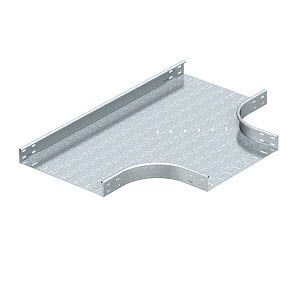

Ответвитель T-образный горизонт. осн. 400х60 RT 640 FT OBO 7117396 Bettermann

Секция Т-образная 60x400 мм горячий цинк от OBO BETTERMANN - это жёсткая горизонтальная деталь для сборки кабельных лотков с высотой бортов 60 мм. Артикул RT 640 FT обеспечивает надёжную передачу нагрузки между участками лотка, особенно там, где требуется изменение направления трассы. Применяется в промышленных системах прокладки кабелей, включая объекты энергетики и АЭС.

Назначение и область применения

Секция Т-образная 60x400 мм горячий цинк используется для создания ответвлений или переходов в кабельных лотках с бортами высотой 60 мм. Она позволяет соединить три участка лотка: два параллельных и один перпендикулярный, формируя букву «Т». Подходит для установки на производствах, в распределительных устройствах, на станциях и других местах, где требуется организовать сложную трассировку кабелей без использования дополнительных фитингов.

Технические характеристики

• Тип изделия: Т-образная секция горизонтального исполнения
• Высота борта: 60 мм - совместима с лотками стандарта OBO Bettermann серии RT
• Ширина основания: 400 мм - определяет протяжённость горизонтальной части секции
• Материал: сталь оцинкованная - обеспечивает долговечность в агрессивных средах
• Толщина металла: 1 мм - достаточна для механической прочности при нормальных нагрузках
• Внутренний радиус изгиба: 150 мм - позволяет безопасно укладывать кабели без повреждения изоляции
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Реестр промышленной продукции РФ: 1367\9\2023 - соответствует требованиям госрегулирования

Совместимость и монтаж

Секция Т-образная 60x400 мм горячий цинк совместима исключительно с кабельными лотками OBO Bettermann серии RT с высотой борта 60 мм. Для монтажа необходимо использовать болтовые соединения или сварку с соседними участками лотка. Учитывайте, что внутри секции есть внутренний радиус 150 мм - он влияет на минимальный радиус изгиба кабелей. Крепление выполняется через предварительно просверленные отверстия по кромкам. Соединительные элементы (например, зажимы или крышки) не входят в комплект - их следует заказывать отдельно.

Безопасность и стандарты

Секция Т-образная 60x400 мм горячий цинk имеет лицензию Росатома и внесена в Реестр промышленной продукции РФ. Это значит, что она прошла проверку на соответствие требованиям безопасности для использования на опасных производственных объектах, в том числе на АЭС. Материал и покрытие соответствуют ГОСТ 14918 и ISO 1461 для оцинкованной стали.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в условиях повышенной влажности
• Жёсткая конструкция снижает риск деформации при нагрузке от тяжёлых кабелей
• Чётко заданный внутренний радиус 150 мм минимизирует риск повреждения кабельной изоляции при прокладке
• Подтверждённая сертификация Росатома открывает доступ к проектам с особыми требованиями к безопасности

Ограничения применения

• Не предназначена для вертикальных участков - применяется только в горизонтальной плоскости
• Не содержит встроенного крепёжа - требует дополнительных элементов для фиксации
• Несовместима с лотками других производителей или с высотой борта отличной от 60 мм
• Не рекомендуется для открытого монтажа в атмосферных условиях без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может снизить срок службы

Примеры использования

• Обустройство кабельных трасс на тепловых электростанциях - ответвление к щитам управления
• Прокладка силовых кабелей в цехах химических заводов - где необходима герметичная и коррозионностойкая система
• Сборка лотков на АЭС - согласно лицензии Росатома, допущено для использования в зонах с повышенными требованиями к надёжности
• Переход от прямого участка лотка к боковому каналу в распределительном устройстве

Практические советы

• При выборе убедитесь, что все остальные элементы системы (прямые участки, углы, крышки) также имеют высоту 60 мм - иначе сборка будет невозможна
• При монтаже используйте гайки и болты с антикоррозийным покрытием - чтобы не нарушить целостность всей системы
• Не забудьте предусмотреть место для кабельных перемычек - внутренний радиус 150 мм требует свободного пространства для изгибов
• Артикул RT 640 FT и номер 7117396 - это один и тот же продукт; при закупке указывайте оба для точности
• Для крупных проектов рекомендуется заказывать всю партию сразу - цвет и толщина оцинковки могут немного различаться между партиями
