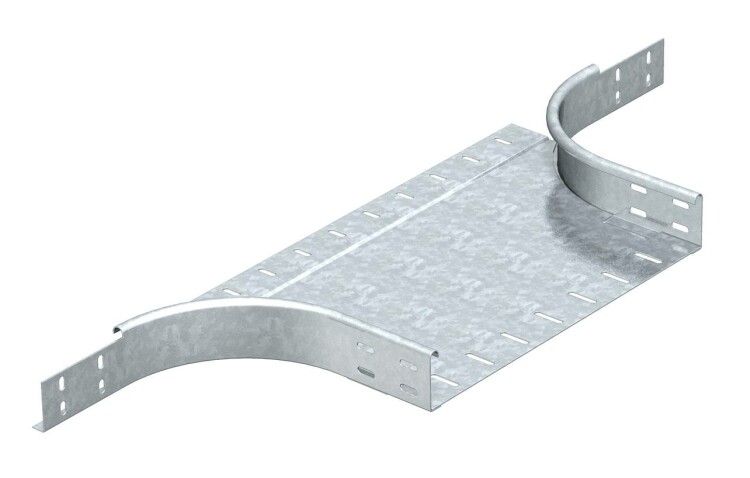

Ответвитель T-образный горизонт. осн. 400 RAA 640 FS OBO 7002394 Bettermann

Т-образное/крестовое соединение 60x400 мм от OBO BETTERMANN (артикул 7002394, RAA 640 FS) предназначено для организации переходов между кабельными лотками в сложных трассах - например, при пересечении горизонтальных и вертикальных участков. Изделие выполнено из оцинкованной стали и совместимо с лотками высотой 60 мм.

Назначение и область применения

Т-образное/крестовое соединение 60x400 мм используется для создания T-образных или крестовых узлов в системах кабельной трассировки. Применяется там, где необходимо изменить направление трассы: например, когда горизонтальный лоток встречается с вертикальным стояком. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах промышленного, энергетического и инфраструктурного назначения.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 60 мм
• Ширина канала: 400 мм
• Материал: сталь оцинкованная
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 150 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительного элемента - требует самостоятельной фиксации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 60x400 мм совместимо с любыми кабельными лотками, имеющими высоту боковой стенки 60 мм - вне зависимости от производителя. Монтаж выполняется путём приваривания, заклёпывания или крепления болтами к смежным участкам лотка. Поскольку изделие не имеет встроенных соединительных элементов, требуется использовать внешние крепёжные детали (например, болты M8-M10, гайки, шайбы). Убедитесь, что зазор между торцами лотков не превышает 2–3 мм для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что позволяет применять его на объектах атомной энергетики и других критически важных инфраструктурах. Оцинкованное покрытие обеспечивает долговременную защиту от коррозии в условиях повышенной влажности и агрессивной среды.

Преимущества

• Универсальная совместимость с лотками 60 мм - снижает необходимость хранения множества типоразмеров
• Оцинкованная сталь повышает срок службы в агрессивных средах
• Внутренний радиус 150 мм предотвращает перегиб кабелей и сохраняет целостность изоляции
• Подтверждённая сертификация Росатома открывает доступ к проектам с особыми требованиями безопасности

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - не выдерживает значительные механические нагрузки сверх массы кабелей
• Требует дополнительного крепления; не является самозакрывающимся или защёлкивающимся узлом
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не подходит для лотков с высотой стенки отличной от 60 мм - даже небольшое отклонение (55 или 65 мм) нарушает герметичность и жёсткость соединения

Примеры использования

• Переход от горизонтальной трассы к вертикальному стояку в цехе с конвейерной линией
• Обход оборудования в распределительном пункте, где кабели должны менять направление под углом 90°
• Создание ответвлений в кабельных тоннелях АЭС или тепловых станций (благодаря лицензии Росатома)
• Монтаж в помещениях с высокой влажностью - подстанции, насосные, холодильные камеры

Практические советы

• Перед установкой проверьте точную высоту боковой стенки существующих лотков - допуск +-1 мм критичен
• При использовании болтового крепления используйте антивибрационные шайбы - особенно на вибрирующем оборудовании
• Заполните внутреннюю часть соединения термопастой или герметиком при необходимости защиты от влаги и пыли
• Не забудьте про компенсацию температурного расширения - оставьте минимальный зазор 5–10 мм между концами лотков при длинных трассах
• Артикул 7002394 и RAA 640 FS - это один и тот же продукт; при заказе можно использовать любой из них
