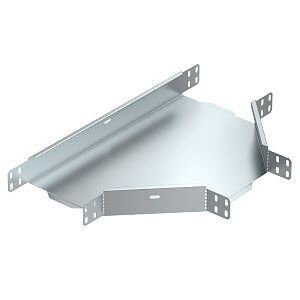

Т-образная секция LKS 400 мм OBO Bettermann OBO Bettermann 6043308

Секция Т-образная для лотка LKS 400мм - это компонент системы кабельных лотков LKS, предназначенный для организации ответвлений кабельных трасс под углом 90°. Бренд OBO BETTERMANN и артикул rt 640 fs ru обеспечивают совместимость с другими элементами серии LKS, что упрощает сборку и модификацию кабельных путей на объектах.

Назначение и область применения

Секция Т-образная для лотка LKS 400мм используется для создания перпендикулярных ответвлений в кабельных трассах. Применяется там, где необходимо изменить направление кабельной сети - например, при переходе от основного лотка к вертикальному стояку, распределительному щиту или оборудованию. Подходит для систем, требующих надёжной фиксации и защиты кабелей в промышленных условиях: цехах, энергообъектах, транспортной инфраструктуре, АЭС и других объектах с повышенными требованиями к безопасности.

Технические характеристики

• Тип изделия: Ответвитель T-образный
• Ширина: 400 мм - соответствует ширине лотков серии LKS, обеспечивает пропускную способность для большого количества кабелей
• Высота боковой стенки: 60 мм - совместима с любыми лотками LKS этой высоты
• Материал: Сталь - прочная и долговечная основа, выдерживающая механические нагрузки
• Покрытие: Цинк - защищает от коррозии, повышает срок службы в агрессивных средах
• Тип конструкции: Т-образная часть горизонтальная - позволяет выполнять ответвления в плоскости лотка
• Исполнение: Без соединительного элемента - требуется установка с помощью болтовых соединений с другими элементами лотка
• Реестр промышленной продукции РФ: 1367\9\2023 - подтверждённая сертификация для использования в России
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Тип: RT 640 FS RU - внутренний код производителя, указывает на соответствие спецификации LKS

Совместимость и монтаж

Секция Т-образная для лотка LKS 400мм полностью совместима с другими элементами серии LKS того же типа и высоты (60 мм). Для монтажа используются болты и гайки, предусмотренные в комплекте с остальными деталями лотка. Установка выполняется на предварительно смонтированный прямолинейный участок лотка. Соединение осуществляется через отверстия по кромкам - зазор между элементами не должен превышать 2–3 мм. Нет необходимости в сварке или клепке. Монтаж возможен как на полу, так и на кронштейнах или потолочных подвесках.

Безопасность и стандарты

Секция Т-образная для лотка LKS 400мм соответствует требованиям ГОСТ Р 50571 и нормативным документам по электроустановкам. Лицензия Росатома подтверждает её безопасность при использовании на объектах с повышенной опасностью. Покрытие из цинка снижает риск возникновения коррозийных процессов, которые могут привести к нарушению целостности кабельной трассы. Реестр промышленной продукции РФ гарантирует легализацию продукта на территории страны.

Преимущества

• Универсальное сочетание с любой конструкцией LKS - можно комбинировать с прямыми, угловыми и переходными элементами
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью или химически активной средой
• Отсутствие сложных креплений - монтаж выполняется стандартными инструментами без доработки
• Поддержка на уровне лицензирования Росатома - возможность применения в самых строгих отраслевых стандартах

Ограничения применения

Не предназначен для использования в качестве самостоятельного несущего элемента - требует жёсткой фиксации к другим частям лотка. Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +70 C. Не подходит для кабелей с внешним диаметром более 80 % от свободного сечения лотка - это нарушает теплоотвод и затрудняет обслуживание. Также не следует использовать в местах с сильными вибрациями без дополнительной амортизации.

Примеры использования

• Обустройство кабельной трассы в цехе с несколькими станками - ответвление от главного лотка к каждому оборудованию
• Переход от горизонтального лотка к шахте для вертикального прохода кабелей между этажами
• Распределение питания в АЭС - использование с учётом лицензии Росатома
• Модернизация существующей системы - замена старого лотка на новый без переделки всей трассы

Практические советы

• При заказе проверьте, чтобы все элементы лотка имели одинаковую высоту (60 мм) - иначе соединение будет негерметичным
• Используйте только болты и крепёж от OBO BETTERMANN - другие компоненты могут иметь отличные размеры отверстий
• При монтаже в сырых помещениях дополнительно обработайте места соединений антикоррозийной смазкой
• Артикул rt 640 fs ru - это точный идентификатор; используйте его при закупке запчастей, чтобы избежать несовместимости
• Секция Т-образная для лотка LKS 400мм не требует регламентированного технического обслуживания - достаточно периодической визуальной проверки на предмет деформаций и коррозии
