Кабельный листовой лоток перфорированный 85x300x3000 (SKS 830 FS) | 6058302 OBO Bettermann

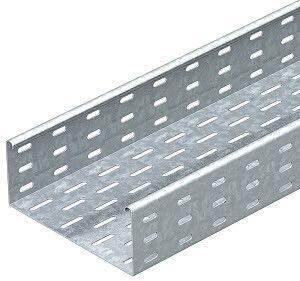

Кабельный лоток листовой перфорированный 85x300x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6058302, тип SKS 830 FS) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными требованиями к прочности и огнестойкости.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на предприятиях, где важна механическая надёжность и долговечность системы. Подходит для установки в цехах, энергообъектах, транспортных терминалах, АЭС и других местах с высокими нагрузками. Благодаря оцинкованной стали и огнестойкости, он применяется там, где требуется соответствие нормам безопасности Росатома и промышленного реестра РФ.

Технические характеристики

• Габариты: 85 мм (высота борта) × 300 мм (ширина) × 3000 мм (длина)
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Полезное сечение: 25 300 мм2 - позволяет размещать значительный объем кабелей без перегрузки
• Покрытие: цинк - обеспечивает антикоррозийную защиту без необходимости дополнительной окраски
• Огнестойкость: да - соответствует требованиям к системам кабельной прокладки в зонах с риском возгорания
• Исполнение: с соединителем - упрощает сборку секций без дополнительных элементов
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления к опорам

Совместимость и монтаж

Лоток совместим с другими элементами системы SKS 85 от OBO BETTERMANN. Соединители уже встроены - достаточно состыковать два лотка и закрепить болтами. Монтажная перфорация в основании позволяет крепить лоток к потолкам, стенам или несущим конструкциям с шагом до 1,5 метра. Для крепления используются стандартные болты M8–M10. Установка возможна как горизонтально, так и вертикально. Не требует сварки - всё собирается на болтовых соединениях.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/12/2023)
• Огнестойкость соответствует требованиям ГОСТ Р 53319 и IEC 61537

Преимущества

• Высокая жёсткость благодаря увеличенной высоте борта (85 мм) - выдерживает большие весовые нагрузки
• Перфорация снижает массу и улучшает теплоотвод - предотвращает перегрев кабелей
• Цинковое покрытие гарантирует срок службы более 25 лет в помещениях с умеренной агрессивностью
• Удобство обслуживания: можно легко открывать и закрывать трассу, не демонтируя весь участок
• Система стандартизована - все комплектующие (углы, переходники, крышки) из той же серии SKS 85 взаимозаменяемы

Ограничения применения

• Не предназначен для прямого наружного монтажа без защиты от осадков - хотя оцинкован, длительное воздействие воды может вызвать коррозию в течение нескольких лет
• Не рекомендован для использования в химически агрессивных средах (например, сильные кислоты, щелочи) - цинк не выдерживает таких условий
• Максимальная нагрузка рассчитана на равномерное распределение кабелей; сосредоточенные нагрузки (тяжёлые пучки) требуют усиления через поддерживающие кронштейны

Примеры использования

• Прокладка силовых кабелей на производственных линиях завода
• Кабельные трассы в подстанциях и распределительных пунктах
• Обвязка оборудования на АЭС и тепловых электростанциях
• Фиксация кабелей управления в метро, аэропортах и железнодорожных узлах

Практические советы

• При проектировании учтите посадочные размеры: ширина 300 мм требует свободного пространства минимум 350 мм между препятствиями
• Для длинных пролётов (>3 м) используйте дополнительные опоры - даже при толщине 1,5 мм прогиб может возникнуть при максимальной заполненности
• Перфорация в основании удобна для крепления к металлическим конструкциям, но не заменяет анкерные болты при вибрационных нагрузках
• При работе с большим количеством лотков - заказывайте сразу всю партию: цвет цинка может немного отличаться между сериями производства
• Проверьте наличие лицензии Росатома перед применением на объектах с особыми требованиями безопасности - этот лоток имеет её, другие модели SKS 85 - возможно, нет
