Вертикальный угол 90° внешний 85x300 (RBV 830 F FS) | 7007278 OBO Bettermann

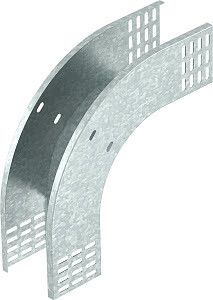

Угол вертикальный внешний 90 градусов 85x300 мм от OBO BETTERMANN (артикул 7007278, тип RBV 830 F FS) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 85 мм. Изготовлен из оцинкованной стали с перфорацией, обеспечивает надёжную фиксацию и совместим с большинством стандартных лотков.

Назначение и область применения

Этот угол используется для изменения направления кабельного пути на 90° в вертикальной плоскости - например, при переходе с горизонтального участка лотка на вертикальный стояк или при выводе кабелей вниз. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, на заводах и в инфраструктурных проектах, где требуется организованная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Угол поворота: 90° - жёсткий, не регулируемый
• Габариты: высота 85 мм, ширина 300 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк - защищает от коррозии, соответствует требованиям для внутренних и умеренно влажных сред
• Перфорация: да - отверстия для крепления болтами или заклёпками через каждые 50–70 мм
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Направление изгиба: вертикально ниспадающий - позволяет опускать кабели вниз
• Тип: RBV 830 F FS - серийное обозначение от OBO BETTERMANN

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 85 мм. Для установки необходимо:

• Закрепить угол к двум смежным участкам лотка с помощью самонарезающих винтов, заклепок или болтов через перфорированные отверстия
• Обеспечить плотное прилегание кромок лотка и угла - зазоры допускаются до 1–2 мм
• Не использовать для лотков с высотой стенки больше или меньше 85 мм - возможны щели и снижение механической прочности

Монтаж выполняется после сборки основного трасса. Учитывайте, что угол не имеет встроенных замков - все соединения должны быть дополнительно зафиксированы.

Безопасность и стандарты

• Произведён в соответствии с требованиями немецких и европейских норм для кабельных систем
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной отрасли
• Внесён в Реестр промышленной продукции РФ (№ 1367\9\2023)

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Перфорация упрощает и ускоряет крепление - не нужна предварительная разметка
• Жёсткая форма сохраняет геометрию при нагрузках - не деформируется при прокладке кабелей
• Совместимость с широким спектром лотков снижает необходимость подбора специализированных компонентов

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает вес оборудования или крупногабаритных пучков кабелей сверх нормы лотка
• Не рекомендована для открытых наружных установок без дополнительной защиты от осадков и прямого UV-воздействия
• Не подходит для лотков с высотой стенки отличной от 85 мм - риск потери герметичности и механической устойчивости
• Отсутствие встроенного крепёжа требует наличия инструментов и расходных материалов (винты, заклёпки)

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в распределительном щите
• Вывод кабелей с этажа на этаж в многоэтажных зданиях
• Формирование нишевых поворотов в технологических коридорах заводов
• Подключение кабельных трасс к оборудованию, расположенному ниже уровня лотка

Практические советы

• При монтаже проверьте, чтобы края лотка точно совпадали с краями угла - это исключит провисание кабелей
• Используйте антивибрационные прокладки между углом и металлическим корпусом оборудования, если есть риск механических колебаний
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку на крепёж - перегрузка вызывает деформацию
• Артикул 7007278 и тип RBV 830 F FS - это один и тот же продукт; используйте оба обозначения при заказе и документации
