Кабельный листовой лоток перфорированный 85x300x3000 (MKS 830 FT) | 6057608 OBO Bettermann

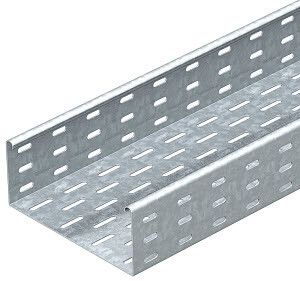

Кабельный лоток листовой перфорированный 85x300x3000 мм, горячий цинк, MKS 830 FT - это прочный металлический канал из стали с покрытием горячего цинкования, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках. Бренд OBO BETTERMANN обеспечивает соответствие европейским стандартам надежности, а артикул 6057608 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Лоток предназначен для упорядоченной прокладки кабелей в промышленных, коммерческих и административных зданиях. Подходит для установки в цехах, на эстакадах, в распределительных щитовых, серверных и других местах, где требуется доступ к кабелям для обслуживания. Учитывая толщину материала 1 мм и высоту бортов 85 мм, он рассчитан на средние механические нагрузки - не для тяжелых многожильных кабелей массой более 10–15 кг/м, но идеален для групп кабелей до 40–50 штук в зависимости от сечения.

Технические характеристики

• Размеры: 85 мм (высота борта) × 300 мм (ширина) × 3000 мм (длина)
• Материал: сталь, холоднокатаная, с антикоррозийным покрытием
• Покрытие: горячий цинк - защита от коррозии в условиях повышенной влажности и агрессивной среды
• Полезное сечение: 25 300 мм2 - площадь внутреннего пространства для прокладки кабелей
• Толщина стенки: 1 мм - оптимальная жесткость при минимальном весе
• Перфорация: боковые стенки и основание имеют ряд отверстий для фиксации, вентиляции и крепления кабелей
• Исполнение: без соединительного элемента - требует самостоятельного подбора крепежа и фитингов

Совместимость и монтаж

Лоток совместим с комплектующими серии MKS 85 от OBO BETTERMANN: кронштейнами, углами, переходниками и крышками. Для сборки используются самонарезающие винты, заклепки или болтовые соединения через перфорацию. Монтажная перфорация в основании позволяет крепить лоток к потолкам, стенам или несущим конструкциям шагом до 1500 мм. Перфорированные бока дают возможность фиксировать кабели хомутиками прямо на лотке - без дополнительных планок. Установка возможна как горизонтально, так и вертикально. Обязательно соблюдайте рекомендованную грузоподъемность: максимальная равномерная нагрузка - до 15 кг/м при шаге крепления 1,5 м.

Безопасность и стандарты

Произведён в соответствии с требованиями EN 61537 и DIN 41929. Горячее цинкование соответствует ISO 1461, что гарантирует срок службы более 25 лет в условиях indoor и outdoor. Лоток не выделяет токсичных веществ при нагреве, безопасен для помещений с людьми. Не применяется в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинку - особенно важно в сырых или промышленных средах
• Перфорация по всей поверхности упрощает крепление кабелей и модификацию трассы без сварки
• Небольшая масса (около 12 кг за штуку) снижает трудозатраты при транспортировке и монтаже
• Совместимость с широкой линейкой аксессуаров OBO BETTERMANN - легко расширить систему
• Открытый дизайн обеспечивает хороший теплообмен и быстрый осмотр кабелей

Ограничения применения

• Не предназначен для прокладки кабелей с напряжением выше 1000 В без согласования с нормами ПУЭ
• Не используется в качестве несущей конструкции для оборудования - только для кабелей
• При температуре ниже –30 C материал становится менее пластичным - осторожно при работе в зимний период
• Без крышки - не защищает от пыли и случайного контакта; для таких условий нужен лоток с крышкой
• Не подходит для прямого погружения в воду - IP-защита не предусмотрена

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Распределение слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Обвязка силовых кабелей к электродвигателям на заводах
• Монтаж кабелей в подвесных технологических коридорах с доступом снизу

Практические советы

• При проектировании трассы учтите, что полезное сечение 25 300 мм2 - это не объем для заполнения на 100%. По правилам допускается заполнение до 40–50%, чтобы сохранить охлаждение и удобство замены кабелей
• Для длинных прямых участков (>10 м) обязательно используйте компенсационные участки или тепловые зазоры - сталь расширяется при нагреве
• Выбирайте крепеж с учетом диаметра отверстий в перфорации - обычно 5–6 мм
• Если планируете частую модификацию трассы - выбирайте лоток с крышкой (MKS 830 FTC) вместо этого варианта
• Проверьте совместимость с другими элементами системы: все детали серии MKS 85 имеют одинаковый шаг перфорации - 25 мм
