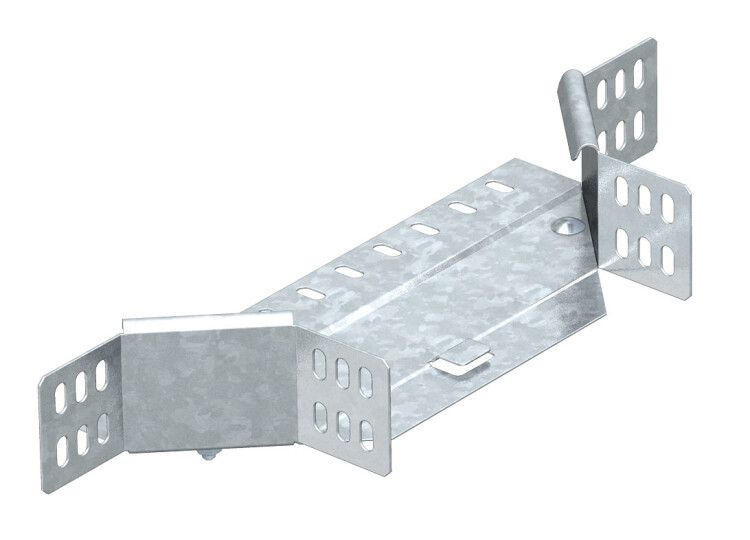

Ответвитель T-образный горизонт. осн. 200 RAA 620 FS OBO 6040438 Bettermann

Т-образное/крестовое соединение 60x200 мм от OBO BETTERMANN (арт. RAA 620 FS, арт. 6040438) предназначено для создания пересечений между горизонтальными и вертикальными участками кабельных лотков с высотой боковой стенки 60 мм. Это решение обеспечивает надежную маршрутизацию кабелей в сложных системах без необходимости дополнительных переходников.

Назначение и область применения

Т-образное/крестовое соединение 60x200 мм используется для организации ответвлений в системах кабельной трассировки. Подходит для прокладки силовых, управляющих и сигнальных кабелей на объектах с высокими требованиями к безопасности и долговечности - например, на производствах, в энергообъектах, АЭС и других местах, где применяются системы с лицензией Росатома.

Устройство совместимо со всеми типами кабельных лотков, имеющих высоту боковой стенки 60 мм. Может использоваться как в горизонтальной, так и в вертикальной плоскости - позволяет менять направление трассы под углом 90° без снижения прочности конструкции.

Технические характеристики

• Тип изделия: Т-образный
• Высота кабельного лотка: 60 мм
• Ширина кабельного лотка: 200 мм
• Материал: сталь оцинкованная
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительных разъемов - требует фиксации болтами или заклепками
• Производитель: OBO BETTERMANN
• Артикулы: RAA 620 FS, 6040438
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 60x200 мм совместимо исключительно с лотками той же высоты - 60 мм. Нельзя использовать с лотками 40 мм, 80 мм или другими размерами - это нарушает герметичность и механическую целостность системы.

Монтаж выполняется путем вырезания отверстий в основном лотке и фиксации соединения саморезами, болтами или заклепками. Поскольку изделие не имеет встроенных замков или защелок, требуется точная центровка перед затяжкой крепежа. Все стыки должны быть плотно прилегающими - зазоры более 1–2 мм недопустимы.

Необходимо соблюдать рекомендованную нагрузку на кабели - максимальная заполненность лотка должна соответствовать нормам ГОСТ Р 50571.15 и IEC 61537.

Безопасность и стандарты

Т-образное/крестовое соединение 60x200 мм сертифицировано в соответствии с требованиями реестра промышленной продукции РФ (№ 1367\22\2023) и имеет официальную лицензию Росатома (ЦО-12-101-13253), что допускает его применение на ядерных установках и объектах повышенной опасности.

Оцинкованное покрытие обеспечивает соответствие классу коррозионной стойкости C3 по ISO 12944 - подходит для помещений с умеренной влажностью и промышленных сред без агрессивных химических воздействий.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и однородному материалу
• Устойчивость к коррозии за счет равномерного оцинкованного покрытия
• Поддержание геометрии трассы при изменении направления - внутренний радиус 50 мм предотвращает повреждение кабелей при изгибах
• Соответствие требованиям Росатома - единственный вариант для объектов атомной энергетики среди аналогичных решений
• Простая интеграция в существующие системы с лотками 60×200 мм

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты - оцинкованное покрытие не рассчитано на постоянное воздействие осадков и УФ-лучей
• Не подходит для систем с частыми вибрациями без усиления креплений - возможна усталостная деформация
• Запрещено применять с лотками другой высоты - даже +-5 мм вызывает риск провисания и перегрузки крепежа
• Не содержит встроенного крепежа - необходимо дополнительно приобрести болты, заклепки или саморезы
• Не является водонепроницаемым элементом - для влажных сред требуется использование уплотнителей или герметиков

Примеры использования

• Пересечение горизонтальных трасс с вертикальным шахтным лотком на производстве
• Обход оборудования в цехах АЭС при модернизации кабельных сетей
• Разветвление питания для станков, конвейеров и автоматических линий
• Создание распределительных узлов в щитовых помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый профиль и шаг отверстий - это гарантирует правильную сборку
• Используйте антивибрационные прокладки при установке на оборудовании с частыми колебаниями
• При работе в условиях повышенной влажности нанесите на стыки силиконовый герметик, совместимый с металлическими поверхностями
• Не используйте этот элемент как опору для тяжелых кабельных bundles - он служит только для изменения направления, а не для несущих функций
• Для удобства сборки можно заранее подготовить шаблоны для вырезания отверстий в основном лотке - это сэкономит время и минимизирует ошибки
