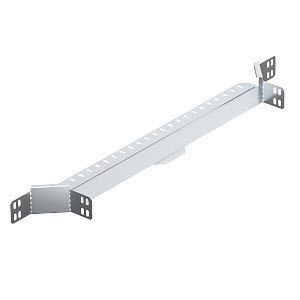

Соединение Т-образное/крестовое LKS RAA 620 FS RU 200 мм LKS (группа OBO Bettermann) 6040254

Т-образное/крестовое соединение для лотка LKS 200 мм (RAA 620 FS RU) - компонент системы кабельных лотков от OBO Bettermann, предназначенный для организации переходов между горизонтальными и вертикальными участками трассы. Продукт совместим с лотками LKS шириной 200 мм и используется там, где требуется надёжное и быстрое соединение без дополнительных фитингов.

Назначение и область применения

Т-образное/крестовое соединение для лотка LKS 200 мм (RAA 620 FS RU) позволяет формировать ответвления в виде буквы «Т» - например, когда основной кабельный маршрут пересекается с вертикальным стояком. Подходит для монтажа в промышленных помещениях, на объектах энергетики, транспорта и связи. Элемент обеспечивает плавный переход кабелей между уровнями, сохраняя целостность трассы и удобство обслуживания.

Технические характеристики

• Ширина кабельного лотка: 200 мм
• Высота борта: 60 мм
• Тип изделия: Т-образный элемент
• Материал: сталь с оцинкованным покрытием
• Исполнение: с интегрированным соединителем - не требует дополнительных болтов или зажимов
• Производитель: OBO Bettermann (серия LKS)
• Артикул: RAA 620 FS RU
• Сертификаты: лицензия Росатома № ЦО-12-101-13253 от 12.04.2023; включён в Реестр промышленной продукции РФ (№ 1367\22\2023)

Совместимость и монтаж

Элемент совместим исключительно с кабельными лотками серии LKS шириной 200 мм и высотой 60 мм. Интегрированный соединитель позволяет защёлкнуть деталь на лотке без сверления, болтов или инструментов - достаточно совместить кромки и плотно прижать. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости. Для сборки трассы используйте только оригинальные комплектующие LKS - другие производители могут иметь отличную геометрию и не обеспечат герметичность и прочность соединения.

Безопасность и стандарты

Оцинкованное покрытие защищает сталь от коррозии в условиях повышенной влажности и агрессивной среды. Соответствие требованиям Росатома и реестра промышленной продукции РФ подтверждает возможность применения на объектах с особыми требованиями к безопасности. Наличие сертификации упрощает прохождение проверок и документирования.

Преимущества

• Ускоряет монтаж - не нужны дополнительные крепления
• Обеспечивает жёсткую и долговечную связь между лотками
• Сохраняет единый внешний вид всей трассы
• Поддерживает механическую нагрузку на кабели при правильном монтаже
• Совместим с системой LKS от OBO Bettermann - гарантия совпадения всех размеров и функций

Ограничения применения

• Не предназначен для использования с лотками других серий или производителей
• Не рассчитан на наружную установку без защиты от прямых осадков - не имеет IP-защиты
• Не следует применять в местах с постоянным воздействием открытого огня или температур выше +80 C
• Запрещено использовать как опору для тяжёлого оборудования - только для распределения кабелей

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Разветвление трассы к распределительному щиту из основного канала
• Создание точки доступа для техобслуживания в серверной комнате
• Монтаж в подземных тоннелях, где важна скорость сборки и коррозионная стойкость

Практические советы

• Перед монтажом убедитесь, что все лотки имеют одинаковую высоту (60 мм) и ширину (200 мм)
• Проверьте, чтобы края лотка были ровными - деформированные кромки могут помешать защёлкиванию
• При использовании в вибрационных зонах (например, рядом с насосами) рекомендуется дополнительно закрепить лоток анкерами
• Для больших объемов кабелей следите, чтобы заполнение не превышало 40–50% площади сечения - это предотвращает перегрев
• Храните элементы в сухом месте до монтажа - даже оцинкованная сталь может окисляться при длительном контакте с влагой
