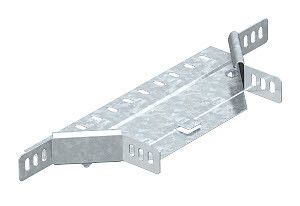

Ответвитель T-образный горизонт. осн. 200 RAA 620 FT OBO 7121210 Bettermann

Т-образное/крестовое соединение 60x200 мм горячий цинк, ответвитель горизонт. осн. (RAA 620 FT) от OBO BETTERMANN предназначено для организации ответвлений в системах кабельных лотков с высотой бортов 60 мм. Применяется там, где требуется изменить направление трассы под углом 90° - например, при переходе от горизонтальной к вертикальной части системы или при формировании перекрестных узлов. Артикул RAA 620 FT соответствует лицензионному исполнению для объектов Росатома.

Назначение и область применения

Этот элемент используется для создания T-образных или крестовых ответвлений в системах кабельных лотков. Подходит для горизонтальных и вертикальных участков трассы. Обеспечивает надежное соединение между основным лотком и ответвлениями, сохраняя целостность защиты кабелей. Особенно актуален на производствах, в энергообъектах, АЭС, транспортных терминалах и других местах с плотной коммуникационной сетью.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Высота борта лотка: 60 мм - совместим с любыми лотками этой высоты
• Ширина лотка: 200 мм - обеспечивает проход для большого количества кабелей
• Материал: сталь оцинкованная - прочная и долговечная основа
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Толщина материала: 1 мм - достаточна для механической жесткости без избыточного веса
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Исполнение: без соединительных разъемов - требует фиксации болтами или другими способами
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных объектах
• Реестр промышленной продукции РФ: 1367\22\2023 - сертифицирован для закупок в госсекторе

Совместимость и монтаж

Т-образное соединение RAA 620 FT совместимо со всеми лотками высотой 60 мм, вне зависимости от бренда, если соблюдены габариты. Монтаж выполняется путем вырезания отверстий в основном лотке под форму ответвителя, последующего совмещения и фиксации саморезами или болтами. Поскольку изделие не имеет встроенных замков или разъемов, необходимо использовать дополнительную крепежную систему - например, шайбы, гайки и болты M8. Убедитесь, что все кромки после резки зачищены, чтобы не повредить кабели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Лицензия Росатома подтверждает соответствие нормам для работы на опасных производственных объектах. Горячее цинкование обеспечивает антикоррозийную защиту в условиях повышенной влажности, химических паров и температурных перепадов. Соответствует ГОСТ Р 50571 и другим отраслевым стандартам РФ для кабельных систем.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в агрессивной среде
• Жесткая конструкция из стали 1 мм толщиной предотвращает деформацию под нагрузкой
• Внутренний радиус 50 мм снижает риск повреждения кабелей при прокладке
• Поддержка лицензии Росатома открывает доступ к государственным и специализированным проектам
• Стандартные размеры обеспечивают взаимозаменяемость с аналогами других производителей

Ограничения применения

• Не предназначен для использования в качестве основного участка трассы - только как ответвление
• Требует внешнего крепления; не работает автономно без болтовых соединений
• Не рекомендован для установки в зонах с постоянными ударными нагрузками без дополнительной защиты
• Не подходит для лотков высотой менее или более 60 мм - точное соответствие обязательно
• Не рассчитан на использование в помещениях с открытой пламенной средой или экстремально высокими температурами (>+80C длительно)

Примеры использования

• На АЭС - организация ответвлений кабельных трасс от главного канала к распределительным щитам
• На заводах - переход от горизонтального лотка к вертикальному каналу к оборудованию
• В логистических комплексах - формирование перекрестных узлов для подключения конвейерных систем
• В метро и железнодорожных станциях - прокладка сигналов и связи через сложные узлы

Практические советы

• Перед монтажом проверьте внутренние размеры вашего лотка - он должен точно входить в RAA 620 FT без люфта
• Используйте герметики или пластиковые вставки на кромках, если есть риск попадания влаги или пыли
• При групповом монтаже нескольких ответвителей - делайте разметку заранее, чтобы избежать перегрузки одной точки
• Для объектов с высокими требованиями к ЭМИ используйте этот элемент в сочетании с экранами и заземляющими перемычками
• Артикул RAA 620 FT и номер 7121210 - одинаково действуют в каталогах; запомните оба для заказа
