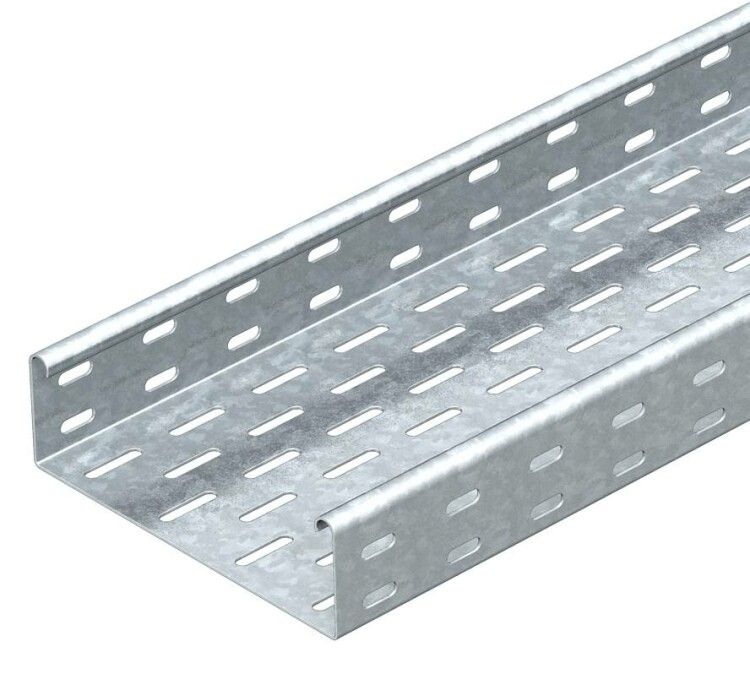

Кабельный листовой лоток перфорированный 60x200x3000 (SKS 620 FS) | 6056202 OBO Bettermann

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикулы sks 620 fs и 6056202) предназначен для прокладки силовых и управляющих кабелей в промышленных и инфраструктурных объектах. Лоток отличается повышенной механической прочностью, огнестойкостью и долговечностью, что делает его подходящим решением для сложных условий эксплуатации.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1.5мм используется для организации кабельных трасс в помещениях и на открытых участках. Подходит для прокладки кабелей на производствах, в энергообъектах, транспортной инфраструктуре, АЭС и других объектах с высокими требованиями к надёжности. Применяется как внутри помещений, так и вне их - в неотапливаемых зонах, на эстакадах, в шахтах и каналах.

Технические характеристики

• Габариты: 60×200×3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь с конвейерным цинкованием
• Толщина цинкового покрытия: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 11 800 мм2
• Максимальная нагрузка: до 265 кг/м
• Огнестойкость: соответствует ГОСТ Р 53316-2009, классы E45–E90 (зависит от типа кабеля)
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет
• Исполнение: с заводским соединителем
• Перфорация: боковые стенки и дно - перфорированные для вентиляции и фиксации

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1.5мм оснащён заводскими соединителями - они обеспечивают быстрое и жёсткое соединение между секциями без дополнительных крепёжных элементов. Монтажная перфорация в основании позволяет крепить лоток к потолкам, стенам или опорам с помощью болтов, хомутов или кронштейнов. Перфорация на боковых стенках упрощает установку кабельных зажимов и креплений. Для сборки трассы достаточно выровнять и зафиксировать соседние элементы - стыки получаются герметичными и прочными.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Произведено с лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)
• Покрытие соответствует 1-му классу толщины цинка по ГОСТ Р 14918-80

Преимущества

• Высокая несущая способность - выдерживает до 265 кг/м, подходит для плотной укладки кабелей
• Защита от коррозии благодаря толстому цинковому слою - срок службы более 28 лет
• Огнестойкость обеспечивает безопасность при возгорании кабелей
• Перфорация снижает вес, улучшает теплоотвод и упрощает крепление кабелей
• Соединители в комплекте исключают необходимость докупать фурнитуру
• Работает в экстремальных температурах - от –70C до +45C

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей, солевых растворов), даже при наличии цинкового покрытия. Также не следует применять в условиях частого гидроудара или длительного погружения в воду - хотя лоток влагостойкий, он не является водоупорным. Нагрузка выше 265 кг/м недопустима - это может вызвать деформацию профиля.

Примеры использования

• Прокладка силовых кабелей на производственных линиях завода
• Кабельные трассы в подземных переходах и тоннелях метрополитена
• Распределение сигналов управления на АЭС и тепловых станциях
• Обустройство кабельных каналов в холодильных камерах и наружных электрошкафах
• Фиксация кабелей на эстакадах и технологических мостах

Практические советы

• При проектировании трассы учтите, что внутренняя высота лотка составляет 60 мм - выбирайте кабели с внешним диаметром, учитывающим запас для удобной укладки
• Для длинных трасс используйте компенсационные участки - из-за термического расширения металла возможны напряжения
• При монтаже на вертикальных поверхностях применяйте дополнительные крепления через каждые 1,5–2 м
• Перфорация в дне позволяет легко выводить кабели вниз - используйте её для выходов к оборудованию
• Проверьте совпадение артикулов: sks 620 fs и 6056202 - это один и тот же продукт от OBO BETTERMANN
