Кабельный листовой лоток перфорированный 85x600x3000 (SKS 860 FT) | 6058744 OBO Bettermann

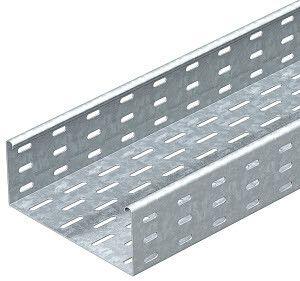

Кабельный листовой лоток перфорированный 85x600x3000 мм горячий цинк от OBO BETTERMANN (артикул 6058744, модель SKS 860 FT) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными механическими и температурными нагрузками. Лоток выполнен из оцинкованной стали с горячим цинкованием, что обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на объектах с высокой плотностью прокладки кабелей: энергообъекты, заводы, АЭС, транспортные терминалы, системы автоматизации. Подходит для вертикальной и горизонтальной прокладки в помещениях и на открытых площадках. Благодаря огнестойкости и прочности, применяется там, где требуется соответствие требованиям безопасности Росатома и промышленным нормам РФ.

Технические характеристики

• Размеры: ширина 600 мм, высота боковой стенки 85 мм, длина 3000 мм
• Материал: сталь оцинкованная, покрытие - горячий цинк (защита от коррозии)
• Толщина стенки: 1,5 мм - обеспечивает жесткость и устойчивость к деформации
• Полезное сечение: 50 800 мм2 - позволяет разместить значительный объем кабелей
• Перфорация: перфорированные боковые стенки и монтажная перфорация - для крепления хомутами, скобами и кронштейнами
• Огнестойкость: соответствует требованиям к негорючим системам
• Исполнение: без соединительного элемента - требует самостоятельного подбора комплектующих
• Лицензия: Росатом ЦО-12-101-13253 от 12.04.2023
• Реестр: включен в Реестр промышленной продукции РФ (№1367\12\2023)

Совместимость и монтаж

Лоток SKS 860 FT не имеет встроенных соединителей - для сборки трасс используются отдельные соединительные планки, углы, переходники и крепеж от OBO BETTERMANN. Монтаж осуществляется через перфорацию: крепление к потолкам, стенам, опорам выполняется с помощью анкеров, болтов или кронштейнов. Учитывайте посадочные размеры: внутренняя ширина лотка составляет 590 мм, внешняя - 600 мм. Для вертикальной установки рекомендуется использовать поддерживающие кронштейны с шагом не более 1,5 метра.

Безопасность и стандарты

Лоток сертифицирован в соответствии с требованиями промышленной безопасности России. Наличие лицензии Росатома подтверждает применение на ядерных и других объектах с особыми условиями эксплуатации. Огнестойкость соответствует классу негорючести, что исключает распространение пламени по кабельной трассе. Покрытие горячим цинком защищает от электрохимической коррозии и соответствует ГОСТ 14918.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и профильному усилению
• Удобство монтажа: перфорация позволяет легко фиксировать кабели и крепить лоток без сверления
• Долговечность: горячее цинкование гарантирует срок службы до 30 лет в условиях влажности и перепадов температур
• Совместимость с другими элементами системы SKS - можно расширять трассу без замены основных компонентов
• Подтвержденная безопасность: допущен к использованию на объектах Росатома

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя цинкование защищает от влаги, лоток не является герметичным. Не следует использовать в средах с высокой концентрацией кислот, щелочей или солей без дополнительной защиты. Отсутствие встроенного соединителя требует закупки дополнительных деталей - нельзя собирать трассу “из коробки”. Также не подходит для прокладки в зонах с частыми ударными нагрузками без усиления конструкции.

Примеры использования

• Прокладка силовых кабелей на подстанциях и внутри корпусов оборудования
• Кабельные трассы в цехах с конвейерами и промышленными роботами
• АЭС и другие объекты с контролируемой радиационной средой (по лицензии Росатома)
• Здания с высокой плотностью коммуникаций: диспетчерские, серверные, пункты управления

Практические советы

• При расчете заполнения лотка используйте полезное сечение 50 800 мм2 - не превышайте 60–70% от этого значения для обеспечения теплоотвода
• Для длинных прямых участков (более 10 м) предусмотрите компенсаторы теплового расширения
• Выбирайте крепеж с учетом типа поверхности: анкерные болты для бетона, саморезы для металлоконструкций
• При необходимости гибких решений - используйте поворотные элементы SKS 860 FT, совместимые с этим лотком
• Храните лоток в сухом месте - даже оцинкованная сталь может подвергнуться белому налету при длительном контакте с влагой
