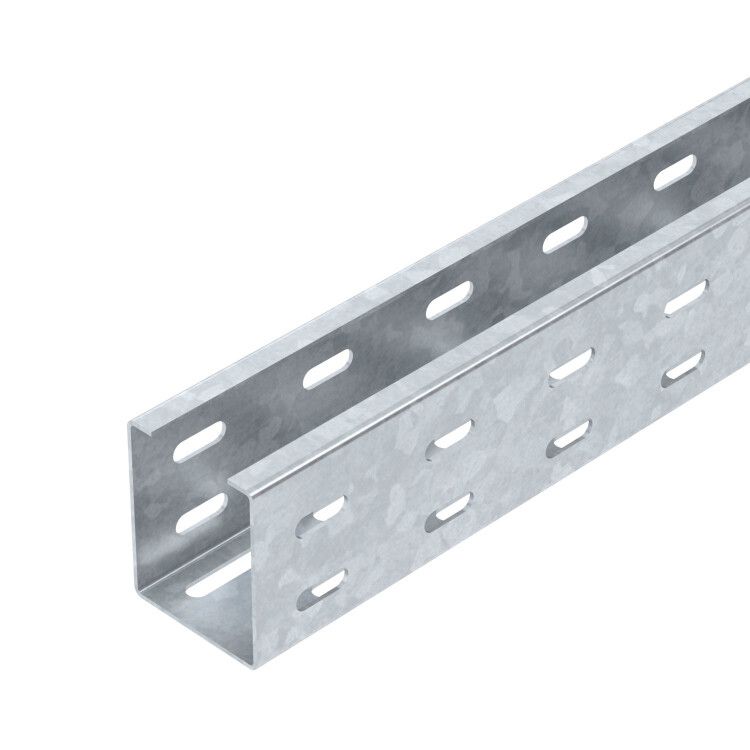

Кабельный листовой лоток перфорированный 60x50x3000 мм (SKS 605 FT) | 6056634 OBO Bettermann

Кабельный лоток листовой перфорированный 60x50x3000 мм от OBO BETTERMANN - это прочный и вентилируемый элемент для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Артикул 6056634 и серия SKS 60 обеспечивают совместимость с другими компонентами системы, что упрощает сборку и расширение трасс.

Назначение и область применения

Лоток предназначен для организации открытой прокладки кабелей в помещениях и на открытых площадках. Подходит для прокладки силовых, сигнальных, сетевых и других кабелей в условиях, где требуется доступ к проводам для обслуживания и вентиляция. Часто используется в цехах, серверных, АЗС, трансформаторных подстанциях, на конвейерах и в системах автоматизации.

Технические характеристики

• Размеры: ширина 60 мм, высота бортов 50 мм, длина 3000 мм
• Материал: сталь оцинкованная с горячим цинкованием - обеспечивает долгую защиту от коррозии
• Толщина стенки: 1,5 мм - повышает жесткость и нагрузочную способность
• Перфорация: есть на боковых стенках и основании - позволяет воздуху циркулировать и снижает вес конструкции
• Цвет: серый - соответствует стандартной цветовой гамме промышленных решений OBO BETTERMANN

Совместимость и монтаж

Лоток принадлежит к серии SKS 60 - значит, он совместим со всеми фитингами, кронштейнами, переходниками и крышками этой же серии. Монтаж осуществляется с помощью болтов, хомутов или крепежных планок. Для установки на стены или потолки используются крепления с шагом до 1,5 метра. Перфорированная поверхность позволяет легко фиксировать кабели с помощью пластиковых стяжек или специальных зажимов. Длина 3000 мм оптимальна для прямых участков трассы; при необходимости лоток можно резать ножницами по металлу без потери целостности покрытия.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и ГОСТ Р 50571.5.52 для кабельных систем. Горячее цинкование защищает металл от электрохимической коррозии, что важно в средах с повышенной влажностью. Лоток не содержит опасных веществ и безопасен при работе вблизи оборудования с напряжением до 1000 В.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованному материалу
• Улучшенная теплоотдача за счет перфорации - предотвращает перегрев кабелей
• Простота модификации: можно резать, сверлить, дополнять без специального инструмента
• Системная совместимость с продукцией OBO BETTERMANN - минимизирует риск ошибок при сборке
• Экономия времени на монтаже: перфорация позволяет крепить кабели без дополнительных держателей

Ограничения применения

Не рекомендуется использовать в агрессивных химических средах (например, в кислотных производствах) - даже оцинкованная сталь может подвергнуться коррозии. Также не предназначен для прокладки кабелей под землей или в местах постоянного контакта с водой. Нагрузка на единичный лоток не должна превышать расчетную для его класса жесткости - при избыточном заполнении возможен прогиб. Не следует применять в качестве несущего элемента для тяжелых труб или оборудования.

Примеры использования

• Прокладка кабелей управления на заводе с конвейерными линиями
• Организация трассы для Ethernet и питания в серверной комнате
• Фиксация кабелей освещения и датчиков в торгово-логистическом комплексе
• Обустройство кабельных путей рядом с трансформаторами и распределительными щитами

Практические советы

• При проектировании трассы учтите, что внутренняя высота лотка составляет 50 мм - выбирайте кабели с суммарным внешним диаметром не более 80–90% этого значения
• Для длинных прямых участков используйте компенсационные элементы - температурные деформации могут вызвать изгиб
• При использовании крышек (других артикулов серии SKS 60) проверьте соответствие перфорации - они должны плотно закрывать верхнюю часть без зазоров
• При резке лотка после обработки краев удалите острые заусенцы - это повысит безопасность при работе с кабелями
• Артикул 6056634 и модель SKS 60 часто заказываются в комплекте с угловыми переходниками и крепежами - экономьте время на подборе деталей
