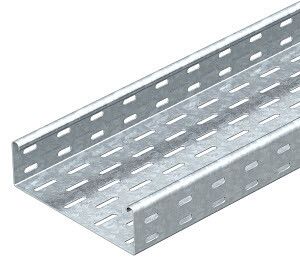

Кабельный листовой лоток перфорированный 60x500x3000 (SKS 650 FS) | 6056504 OBO Bettermann

Кабельный лоток листовой перфорированный 60x500x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикулы sks 650 fs и 6056504) предназначен для прокладки силовых и управляющих кабелей в промышленных и инфраструктурных объектах. Лоток отличается повышенной механической прочностью, огнестойкостью и долговечностью, что делает его подходящим для сложных условий эксплуатации.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x500x3000 мм, сталь 1.5мм используется для организации кабельных трасс в помещениях и на открытых участках. Подходит для прокладки кабелей на производствах, в энергообъектах, транспортной инфраструктуре, АЭС и других объектах с высокими требованиями к надёжности. Благодаря огнестойкости и широкому температурному диапазону, лоток применяется как в отапливаемых, так и в неотапливаемых зданиях, включая холодильные камеры и наружные маршруты.

Технические характеристики

• Габариты: 60×500×3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь с конвейерным цинкованием
• Толщина цинкового покрытия: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 29 800 мм2
• Максимальная нагрузка: до 265 кг/м
• Огнестойкость: соответствует ГОСТ Р 53316-2009, классы E45–E90 (зависит от типа кабеля)
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет
• Исполнение: с заводским соединителем
• Перфорация: боковые стенки и монтажная поверхность

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x500x3000 мм, сталь 1.5мм оснащён заводскими соединителями - это позволяет собирать трассы без дополнительных фитингов. Перфорация на боковых стенках и основании обеспечивает гибкий монтаж: можно крепить к стенам, потолкам или опорам через любые отверстия. Для сборки используются болты M6 или самонарезающие винты. Соединители совместимы с другими элементами серии SKS от OBO BETTERMANN. Учитывайте посадочные размеры при использовании кронштейнов - они должны соответствовать ширине лотка 500 мм.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Цинковое покрытие соответствует ГОСТ Р 14918-80 (1-й класс толщины)
• Произведено с лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность - выдерживает до 265 кг/м, подходит для плотной укладки кабелей
• Защита от коррозии благодаря толстому цинковому слою - срок службы более 28 лет
• Огнестойкость повышает безопасность при возгорании кабелей
• Перфорация упрощает установку, вентиляцию и последующую модификацию трассы
• Соединитель в комплекте снижает время монтажа и исключает необходимость в доп. деталях
• Работает в экстремальных температурах - от –70C до +45C

Ограничения применения

Кабельный лоток листовой перфорированный 60x500x3000 мм, сталь 1.5мм не предназначен для постоянного контакта с открытым пламенем или химически агрессивными средами (например, кислотами, щелочами). Также не рекомендован для прямого монтажа в условиях частого воздействия морской воды или солевых туманов - хотя цинк защищает от коррозии, длительное воздействие соли может снизить срок службы. Не используйте в качестве несущего элемента для оборудования массой свыше 265 кг/м.

Примеры использования

• Прокладка силовых кабелей на производственных линиях завода
• Кабельные трассы в подстанциях и распределительных пунктах
• Магистрали управления и связи на АЭС и других объектах Росатома
• Трассы в холодильных комплексах, где требуются низкие температуры
• Наружные кабельные пути в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• При проектировании трассы учтите радиус изгиба - минимальный радиус для этого лотка составляет 1,5 м. Превышение может деформировать профиль.
• Для защиты от механических повреждений в местах выхода кабелей используйте пластиковые вставки или муфты.
• Не затягивайте крепления слишком сильно - это может вызвать деформацию перфорации.
• При необходимости удлинения лотка используйте только оригинальные соединители от OBO BETTERMANN - другие могут не обеспечивать герметичность и жёсткость соединения.
• Проверьте соответствие диаметра кабелей полезному сечению 29 800 мм2 - переупаковка кабелей снижает теплоотвод и увеличивает риск перегрева.
