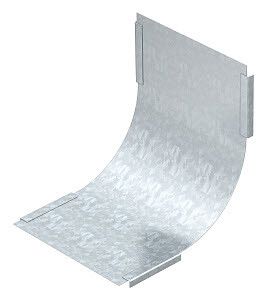

Крышка внутреннего вертикального угла 90° 500мм (DBV 500 S FS) | 7130825 OBO Bettermann

Крышка внутреннего вертикального угла 90 градусов 500 мм DBV 500 S FS - элемент защиты для кабельных лотков, предназначенный для закрытия внутренних угловых соединений на вертикальных участках трасс. Произведена компанией OBO BETTERMANN, артикул DBV 60 500 S FS обеспечивает надежную герметичность и механическую защиту кабелей в местах изменения направления лотка.

Назначение и область применения

Крышка внутреннего вертикального угла 90 градусов 500 мм DBV 500 S FS используется для завершения вертикальных переходов между горизонтальными и вертикальными секциями кабельных лотков. Она защищает кабели от внешних воздействий, предотвращает попадание пыли и влаги в зону изгиба, а также снижает риск травмирования персонала острыми кромками. Применяется в системах распределения электроэнергии и управления сигналами на объектах промышленной автоматизации, энергетики, транспорта и логистики.

Технические характеристики

• Тип изделия: крышка внутреннего угла
• Угол поворота: 90°
• Длина: 500 мм
• Материал: сталь оцинкованная
• Толщина материала: 0,75 мм
• Покрытие: цинк (гальваническая защита от коррозии)
• Тип крепления: фиксатор (без болтов, быстрая установка)

Совместимость и монтаж

Крышка DBV 500 S FS совместима исключительно с сериями кабельных лотков OBO BETTERMANN, соответствующими стандарту DBV 60. Устанавливается на вертикальные угловые секции с помощью встроенных фиксаторов - достаточно плотно прижать крышку до щелчка. Монтаж выполняется после сборки основного лотка. Не требует дополнительных инструментов. Для правильной работы важно соблюдать соответствие профиля лотка и крышки - использование с другими сериями невозможно.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями безопасности для электротехнических комплектующих. Цинковое покрытие соответствует нормам антикоррозийной защиты DIN EN ISO 1461. Конструкция исключает острые выступы, что снижает риск травм при обслуживании.

Преимущества

• Автоматическое фиксирование - не нужны болты, гайки или сверление
• Высокая прочность благодаря оцинкованной стали толщиной 0,75 мм
• Защита от коррозии в условиях повышенной влажности и агрессивной среды
• Совместимость с широким спектром лотков серии DBV 60
• Экономия времени при монтаже и последующем обслуживании

Ограничения применения

• Не применяется для горизонтальных углов - только для вертикальных переходов
• Не предназначен для нагрузок выше веса кабеля и собственного веса - не является несущим элементом
• Не совместим с лотками других производителей или серий (например, DVB, DVH, DVL)
• Не рекомендуется для открытых площадок без дополнительной защиты от осадков - не имеет IP-классификации

Примеры использования

• Закрытие вертикального угла между этажами в промышленном корпусе с кабельными лотками DBV 60
• Обустройство шахт для силовых кабелей в серверных помещениях
• Монтаж трасс в цехах с высокой запыленностью - крышка препятствует попаданию пыли в угол
• Подключение вертикальных участков кабельных каналов к распределительным щитам

Практические советы

• Перед установкой проверьте, чтобы лоток имел точно такой же профиль - DBV 60. Несоответствие даже на 1–2 мм сделает фиксацию невозможной.
• При работе в условиях частых температурных колебаний убедитесь, что все элементы системы собраны без напряжения - это продлит срок службы крышки и лотка.
• Не используйте силовые методы при установке - если крышка не фиксируется, скорее всего, есть несоответствие модели.
• Артикулы 7130825 и DBV 60 500 S FS - это один и тот же продукт; при заказе указывайте любой из них.
