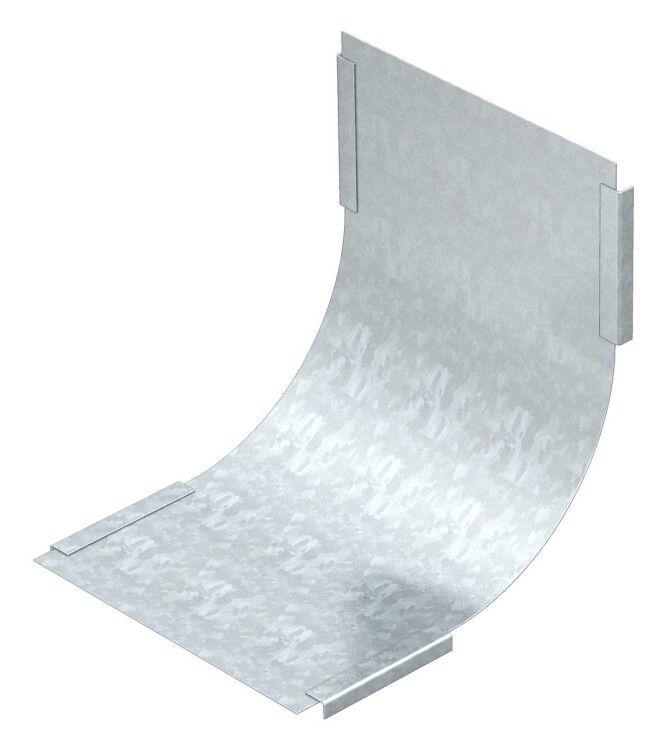

Крышка внутреннего вертикального угла 90° 200мм (DBV 200 S FS) | 7130813 OBO Bettermann

Крышка внутреннего вертикального угла 90° 200мм DBV 200 S FS - элемент защиты для кабельных лотков, предназначенный для закрытия внутренних угловых соединений в вертикальной части трассы. Произведена компанией OBO BETTERMANN, артикул DBV 200 S FS обеспечивает надежную герметичность и механическую защиту кабелей в местах поворотов.

Назначение и область применения

Крышка внутреннего вертикального угла 90° 200мм DBV 200 S FS используется для закрытия внутренних углов между двумя вертикальными участками кабельного лотка. Применяется там, где кабели меняют направление на 90 градусов - например, при переходе с горизонтального участка на вертикальный стояк или при обходе перекрытий. Подходит для систем, требующих защиты от внешних воздействий и предотвращения доступа посторонних предметов.

Технические характеристики

• Тип изделия: крышка внутреннего угла
• Угол изгиба: 90°
• Размер: 200 мм (высота профиля)
• Материал: оцинкованная сталь толщиной 0,75 мм
• Покрытие: цинк (защита от коррозии)
• Тип крепления: фиксатор (без болтов, защелкивающийся механизм)
• Совместимость: да, с кабельными лотками серии OBO BETTERMANN

Совместимость и монтаж

Крышка DBV 200 S FS совместима только с кабельными лотками того же производителя и соответствующего типоразмера. Устанавливается на уже собранные вертикальные угловые секции. Крепится с помощью встроенных фиксаторов - достаточно плотно прижать крышку до щелчка. Монтаж возможен как на готовой трассе, так и во время сборки. Не требует дополнительных инструментов. Убедитесь, что угол лотка имеет точный 90° и соответствующую высоту 200 мм - иначе установка будет затруднена.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями европейских норм для электромонтажных систем. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствует классу защиты IP40 при правильном монтаже - защищает от контакта с инструментами и крупными частицами, но не является водонепроницаемой.

Преимущества

• Простой и быстрый монтаж благодаря защелкивающемуся фиксатору
• Высокая прочность за счет стальной основы и оптимальной толщины 0,75 мм
• Защита от коррозии - цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью
• Эстетично закрывает стыки, снижает риск травмирования при обслуживании
• Не требует сверления или дополнительных крепежей

Ограничения применения

• Подходит только для вертикальных углов - не использовать на горизонтальных участках
• Не предназначен для открытых площадок или помещений с постоянным попаданием воды - не обеспечивает герметичность выше IP40
• Не совместим с лотками других производителей, даже при одинаковом размере
• Не рекомендуется для нагрузок выше допустимых - не служит несущим элементом

Примеры использования

• Закрытие угла в шахте лифта, где кабели переходят с этажного лотка на вертикальный стояк
• Обустройство распределительных щитовых комнат с многоуровневыми трассами
• Прокладка силовых кабелей в промышленных цехах с жесткими требованиями к безопасности
• Системы автоматизации на заводах, где требуется чистота и целостность кабельных путей

Практические советы

• Перед установкой проверьте, чтобы лоток был правильно собран и не имел деформаций - иначе крышка не защелкнется
• При работе в пыльных зонах регулярно осматривайте фиксаторы - грязь может препятствовать плотному соединению
• Если вы используете лоток с другим покрытием (например, порошковое), учитывайте, что цвет крышки DBV 200 S FS может отличаться - это не влияет на функциональность
• Артикул DBV 200 S FS всегда указывается на упаковке - сверьте его с заказом перед приемкой
• Для замены поврежденной крышки можно купить отдельно - она не требует демонтажа всей трассы
