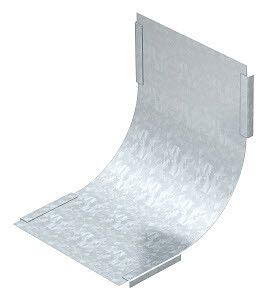

Крышка вертикального внутреннего угла 90° 100мм (DBV 100 S FS) | 7130805 OBO Bettermann

Крышка вертикального внутреннего угла 90 градусов 100мм DBV 100 S FS от OBO BETTERMANN предназначена для защиты и эстетичного завершения вертикальных угловых участков кабельных лотков. Эта крышка обеспечивает безопасную изоляцию проводов на перегибах трассы, особенно там, где требуется жесткая фиксация и долговечность.

Назначение и область применения

Крышка вертикального внутреннего угла 90 градусов 100мм DBV 100 S FS используется для закрывания внутренних углов между двумя вертикальными секциями кабельных лотков. Она защищает кабели от механических повреждений, пыли и внешних воздействий, сохраняя целостность электромонтажной системы. Применяется в промышленных объектах, офисных зданиях, цехах с высокой проходимостью и других местах, где кабельные трассы проходят через углы стен или перегородок.

Технические характеристики

• Тип изделия: Крышка внутреннего вертикального угла
• Угол поворота: 90°
• Материал: Оцинкованная сталь
• Покрытие: Цинк - антикоррозийное покрытие для длительной службы
• Толщина материала: 0,75 мм - достаточна для жесткости без избыточного веса
• Ширина: 100 мм - соответствует стандартным размерам лотков OBO BETTERMANN
• Тип крепления: Фиксатор - позволяет установить крышку без сверления и дополнительных крепежей
• Совместимость с кабельными лотками: Да - совпадает с сериями лотков OBO BETTERMANN

Совместимость и монтаж

Крышка вертикального внутреннего угла 90 градусов 100мм DBV 100 S FS совместима со всеми лотками серии DBV от OBO BETTERMANN. Устанавливается путём защёлкивания на угол лотка с помощью встроенных фиксаторов - не требует болтов, саморезов или инструментов. Для надёжной работы важно, чтобы толщина стенок лотка была одинаковой по всей высоте угла. Монтаж выполняется после прокладки кабелей - крышка легко открывается при необходимости обслуживания.

Преимущества

• Автоматическое фиксирование - снижает время монтажа и исключает потерю крепежа
• Оцинкованная сталь - устойчивость к коррозии даже во влажных средах
• Чёткий угол 90° - гарантирует точное соответствие конструктивному решению
• Лёгкий доступ к кабелям - можно демонтировать без повреждения элементов системы
• Экономия места - компактный дизайн не выступает за контур лотка

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты от воды и осадков
• Не рекомендуется использовать в условиях постоянного контакта с химически активными веществами - цинковое покрытие может разрушаться при агрессивных средах
• Подходит только для лотков шириной 100 мм - несовместима с другими размерами
• Не заменяет защитные кожухи для силовых кабелей под напряжением - служит лишь для механической защиты и эстетики

Примеры использования

• Завершение вертикального перехода кабельного лотка от потолка к полу в серверной комнате
• Защита углового участка трассы в производственном цеху с частыми мойками оборудования
• Интеграция в систему распределения питания в многоэтажном административном здании
• Обустройство коммуникационных шахт в новых и модернизируемых помещениях

Практические советы

• Перед установкой проверьте, что лоток имеет правильную форму угла - деформированные участки могут помешать защёлкиванию крышки вертикального внутреннего угла 90 градусов 100мм DBV 100 S FS
• Если планируете часто открывать крышку для обслуживания - выбирайте место монтажа с удобным доступом
• Не используйте силовые удары при установке - фиксаторы рассчитаны на мягкое защёлкивание
• Для длинных вертикальных участков рекомендуется устанавливать одну крышку каждые 1–1,5 метра, чтобы предотвратить прогиб
• Артикул 7130805 и обозначение dbv 100 s fs - это единый продукт; при заказе указывайте оба значения для точного попадания в каталог OBO BETTERMANN
