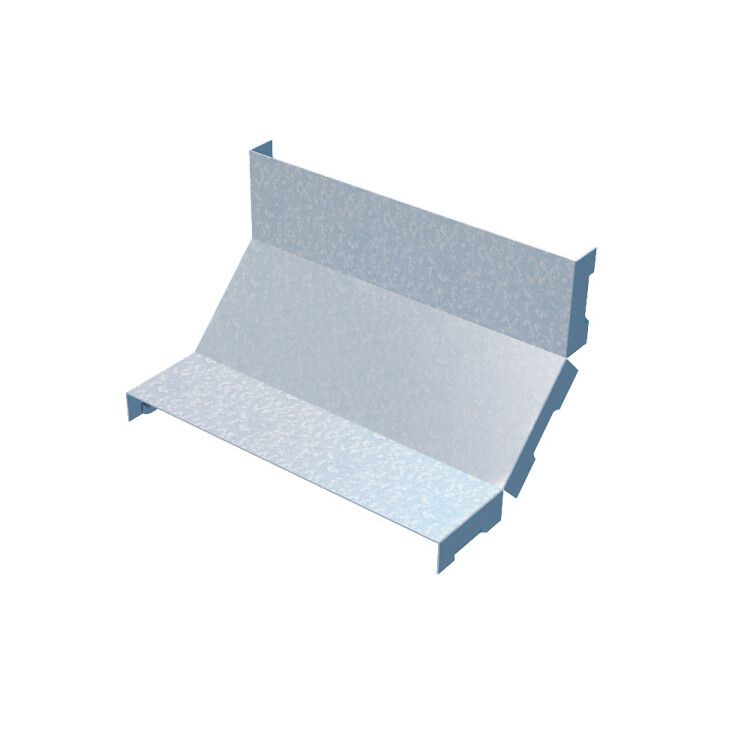

Крышка внутреннего вертикального угла КМ 50 мм 90° Система КМ LO0735

Крышка внутреннего вертикального угла 90 градусов 50 мм КМ-профиль - это элемент для завершения и защиты кабельных трасс в местах изменения направления, где требуется надежный и быстрый монтаж. Продукт совместим с кабельными лотками серии КМ-профиль и обеспечивает безопасную прокладку проводов в условиях промышленных и коммерческих объектов.

Назначение и область применения

Крышка внутреннего вертикального угла 90 градусов 50 мм КМ-профиль используется для закрывания внутренних углов кабельных лотков, когда трасса меняет направление с горизонтального на вертикальное. Она предохраняет кабели от механических ударов, запыления, брызг воды и случайного доступа персонала. Подходит для установки в помещениях с высокими требованиями к эстетике и безопасности: офисах, цехах, жилых комплексах, больницах, школах.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 90°
• Ширина профиля: 50 мм
• Материал: оцинкованная сталь толщиной 0,55 мм
• Покрытие: порошковая краска (серый цвет, согласовано с палитрой RAL)
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию в помещении с повышенной влажностью, колебаниями температур и наличием агрессивных паров
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при кратковременных тепловых нагрузках
• Тип крепления: защелка - без болтов, саморезов и инструментов

Совместимость и монтаж

Крышка внутреннего вертикального угла 90 градусов 50 мм КМ-профиль предназначена исключительно для комплектования кабельных лотков того же типа и ширины - 50 мм. Совместима со всеми элементами базовой серии КМ-профиль. Монтаж выполняется просто: достаточно совместить выступы крышки с кромками лотка и плотно нажать до щелчка. Защелкивающий механизм гарантирует прочное соединение даже при вибрациях. Нет необходимости использовать дополнительный крепеж.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классам климатического исполнения У1, УХЛ1, УХЛ3. Обеспечивает огнестойкость, что важно для соблюдения требований пожарной безопасности в зданиях. Цинкование и порошковое покрытие снижают риск коррозии, продлевают срок службы и обеспечивают электроизоляцию поверхности.

Преимущества

• Не требует инструмента для установки - экономит время при монтаже
• Выдерживает вибрации и механические нагрузки благодаря жесткости стали 0,55 мм
• Закрытая форма предотвращает выпадение кабелей и попадание сторонних предметов
• Равномерное серое покрытие маскирует следы эксплуатации и легко сочетается с другими элементами системы
• Подходит для систем, где важна герметичность и чистота окружающей среды

Ограничения применения

• Не предназначен для наружной установки - не рассчитана на постоянное воздействие прямого солнца, дождя или снега
• Не следует применять в средах с химически активными веществами (концентрированные кислоты, щелочи) - хотя есть цинкование, длительный контакт с агрессивными жидкостями может вызвать коррозию
• Совместима только с лотками 50 мм; не подходит для других размеров (например, 80 мм или 100 мм)
• Не заменяет крышку на прямом участке - предназначена исключительно для угловых переходов

Примеры использования

• Формирование вертикального канала между этажами в многоэтажном здании
• Переход кабельной трассы от потолка к полу в серверной комнате
• Обводка трубопровода или оборудования в цеху, где необходимо изменить направление лотка под 90°
• Прокладка силовых и слаботочных кабелей в медицинских учреждениях с высокими требованиями к чистоте и безопасности

Практические советы

• Перед монтажом проверьте, чтобы все элементы лотка имели одинаковый тип профиля - расхождение в толщине стенок может помешать защелкиванию
• При сборке длинных трасс используйте одну модель крышек - смешивание различных партий может привести к различному уровню точности посадки
• Если угол расположен в месте с частым обслуживанием, рекомендуется периодически проверять состояние защелок - они должны оставаться свободно движущимися
• При работе в сырых помещениях (бассейны, холодильники) убедитесь, что система полностью собрана и нет открытых стыков - влага может просочиться через микроскопические зазоры
• Артикулы knl90-50, lo0735, knl90*50 - все они относятся к одному продукту. Выбирайте тот, который указан в вашем заказе, но знайте: это одна и та же крышка внутреннего вертикального угла 90 градусов 50 мм КМ-профиль
