Вертикальный угол 90° внешний 85x600 (RBV 860 F FT) | 7007291 OBO Bettermann

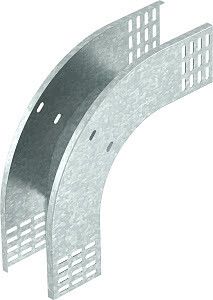

Угол вертикальный внешний 90 градусов 85x600 мм горячий цинк от OBO BETTERMANN (артикул 7007291, RBV 860 F FT) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 85 мм. Продукт выполнен из стали с горячим цинкованием - обеспечивает долговечную защиту от коррозии даже в агрессивных средах.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90° во внешней части трассы. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах: энергоустановках, заводах, транспортных терминалах, где требуется надёжная и защищённая прокладка силовых и слаботочных кабелей. Особенно эффективен там, где есть риск механических воздействий или повышенной влажности.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Высота: 85 мм - соответствует стандартной высоте боковых стенок совместимых кабельных лотков
• Ширина: 600 мм - позволяет прокладывать значительное количество кабелей в одном повороте
• Толщина материала: 1 мм - оптимальная жёсткость для сохранения формы при монтаже и нагрузке
• Покрытие: Горячий цинк - антикоррозийное покрытие, устойчивое к химическим и атмосферным воздействиям
• Исполнение: Без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклёпками
• Обозначение производителя: RBV 860 F FT

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту стенки 85 мм. Для установки необходимо выровнять кромки лотка и плотно прижать угол к торцу. Крепление выполняется саморезами, болтами или заклёпками через предварительно просверленные отверстия. Учитывайте, что отсутствие встроенного крепёжа требует точного соблюдения шага фиксации - рекомендуется 30–50 см между точками крепления. Монтаж возможен как на вертикальных участках, так и на потолочных/стенных трассах.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждена соответствие требованиям законодательства РФ

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет в условиях открытого воздуха и высокой влажности
• Стальная основа обеспечивает высокую механическую прочность - выдерживает давление кабелей и случайные удары
• Форма угла точно соответствует профилю лотков - минимизирует зазоры и снижает риск перегиба проводов
• Не требует специальных инструментов для монтажа - доступен для работы с базовым набором

Ограничения применения

• Не предназначено для внутренних поворотов - только для наружных углов
• Не подходит для лотков с высотой стенки менее или более 85 мм - несовместимость вызывает неплотное прилегание
• Отсутствие встроенной системы крепления увеличивает время монтажа - требует подготовки отверстий и дополнительных крепёжных деталей
• Не рекомендовано использование в средах с постоянным контактом с кислотами или щелочами - хотя цинк устойчив, длительный контакт может вызвать эрозию покрытия

Примеры использования

• Переход кабельного лотка с вертикальной стены на горизонтальный потолочный участок в цехе АЭС
• Формирование поворота в распределительном шкафу на тепловой электростанции
• Прокладка кабелей в наружной трассе промзоны с высокой запылённостью и перепадами температур
• Соединение двух лотков в подвале с повышенной влажностью

Практические советы

• Перед монтажом проверьте, чтобы все края лотка были ровными - неровности могут деформировать угол
• При использовании в местах с вибрацией (например, рядом с насосами) используйте антивибрационные прокладки под крепёж
• Для удобства сборки можно временно фиксировать угол клеем-спреем до окончательного крепления
• При необходимости удлинить трассу - несколько таких углов можно последовательно соединить, соблюдая минимальный радиус изгиба
• Артикул RBV 860 F FT и 7007291 - один и тот же продукт; при заказе указывайте оба номера для исключения путаницы
