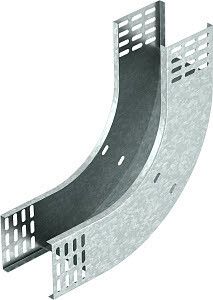

Вертикальный угол 90° внутренний 85x600 (RBV 860 S FT) | 7007251 OBO Bettermann

Угол вертикальный внутренний 90 градусов 85x600 мм горячий цинк от OBO BETTERMANN - компонент для сборки кабельных систем, обеспечивающий поворот на 90° между вертикальными участками лотков с высотой стенки 85 мм. Артикул rbv 860 s ft предназначен для надёжного монтажа в промышленных условиях, где важны долговечность и соответствие нормам.

Назначение и область применения

Этот угол используется для изменения направления кабельных лотков в вертикальной плоскости - например, при переходе от горизонтального трассирования к вертикальному подъёму или спуску. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм. Применяется в энергетике, машиностроении, объектах ЖКХ, транспорте и других зонах с жёсткими требованиями к организации кабельных путей.

Технические характеристики

• Тип: Вертикальный внутренний угол 90°
• Высота: 85 мм - соответствует стандартной высоте бортов кабельных лотков
• Ширина: 600 мм - длина элемента для удобного соединения с другими участками системы
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Материал: Сталь - прочная основа, устойчивая к механическим нагрузкам
• Покрытие: Горячий цинк - антикоррозийная защита, подходящая для агрессивных сред и открытых площадок
• Исполнение: Без соединительного элемента - требует самостоятельного крепления болтами или заклёпками
• Обозначение типа: RBV 860 S FT - заводской код из каталога OBO BETTERMANN

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 85 мм. Для установки требуется предварительно смонтировать лотки по обе стороны от угла. Крепление выполняется через отверстия в бортах с помощью болтов М6 или заклёпок. Учитывайте, что элемент не имеет встроенного фиксирующего механизма - необходимо использовать дополнительные крепёжные детали. Рекомендуется проверить точность вырезов в лотках перед состыковкой, чтобы избежать перекосов.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждена соответствие требованиям законодательства РФ

Преимущества

• Защита от коррозии за счёт горячего цинкования - срок службы до 25 лет даже во влажной среде
• Стандартная высота 85 мм - гарантирует плотное соединение без зазоров
• Простая форма - позволяет легко интегрировать в существующую систему без доработок
• Произведено по немецким технологиям OBO BETTERMANN - известная надёжность в промышленной автоматизации

Ограничения применения

• Не предназначается для использования в качестве несущего элемента - не выдерживает значительные внешние нагрузки сверх массы кабелей
• Не рекомендован для монтажа в местах с постоянным воздействием открытого пламени или температур выше +80 C
• Требует обязательного крепления; сам по себе не фиксируется без дополнительных крепёжных изделий
• Не подходит для лотков с высотой борта менее или более 85 мм - возможны щели и снижение защиты от внешних воздействий

Примеры использования

• Переход от горизонтального кабельного лотка к вертикальному шахтному каналу в производственном корпусе
• Сборка вертикального стояка для распределения силовых кабелей в подстанции
• Монтаж кабельной трассы в цехе с изменением уровня оборудования (например, от пола к потолочному уровню)
• Подключение кабельных лотков к шкафам управления в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый профиль и высоту 85 мм - иначе возникнут зазоры
• Используйте герметик или термоусадочные трубки на стыках, если система работает в сыром помещении
• При необходимости удлинения - комбинируйте несколько углов с прямыми участками, соблюдая радиус изгиба
• Для быстрого монтажа используйте крепёж OBO BETTERMANN серии M6 - он оптимизирован под этот тип элемента
• Артикул rbv 860 s ft часто заказывают в паре с прямыми участками 600 мм - составляйте комплект заранее
