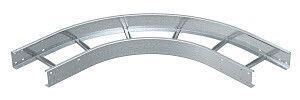

Угловая секция 90° 110x500 (WLB 90 115 FT) | 6312462 OBO Bettermann

Секция угловая 90 градусов 110x500 мм горячий цинк от OBO BETTERMANN - элемент системы кабельных лотков лестничного типа, предназначенный для изменения направления трассы на 90° с сохранением целостности прокладки кабелей. Артикул WLB 90 115 FT обеспечивает надежную передачу нагрузки на большие расстояния благодаря прочной оцинкованной стали.

Назначение и область применения

Секция угловая 90 градусов 110x500 мм горячий цинk используется для формирования поворотов в кабельных трассах лестничного типа. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Применяется там, где требуется изменить направление трассы под прямым углом без перегибов и резких изгибов, которые могут повредить провода.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные повороты трассы без дополнительных комплектующих
• Внутренний радиус: 500 мм - обеспечивает безопасный изгиб кабелей, исключает перегибы и механические повреждения жил
• Высота боковой стенки: 110 мм - совместима с большинством лотков лестничного типа этого класса
• Ширина: 500 мм - соответствует стандартным размерам кабельных систем для средних и крупных трасс
• Материал: сталь оцинкованная - высокая коррозионная стойкость и долговечность
• Покрытие: горячий цинк - более толстый и равномерный слой защиты по сравнению с гальванизацией
• Исполнение изгиба: плавный изгиб - снижает риск защемления кабелей при протяжке
• Тип ступени: беззубцовый профиль - предотвращает повреждение изоляции кабелей при перемещении
• Тип бокового профиля: открытый - удобство монтажа и контроля состояния кабелей
• Исполнение: без соединительного разъема - требует фиксации к смежным участкам лотка болтами или хомутами
• Поддержка больших расстояний: да - способна выдерживать значительные нагрузки при длинных пролетах между опорами
• Широкодиапазонное исполнение: да - совместима с лотками различных производителей, имеющими аналогичные габариты

Совместимость и монтаж

Секция угловая 90 градусов 110x500 мм горячий цинк совместима с лотками лестничного типа, имеющими высоту боковой стенки 110 мм и ширину до 500 мм. Монтаж выполняется путем крепления к прямым участкам лотка с помощью болтов или специальных зажимов. Учитывайте, что отсутствие встроенного соединительного разъема требует дополнительной фиксации - используйте подходящие крепежи, рассчитанные на вес заполненной трассы. Для сборки соблюдайте шаг крепления не менее 800–1000 мм, особенно при использовании на больших расстояниях.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41407 для кабельных систем в промышленном применении. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности и агрессивной среды. Наличие плавного изгиба и беззубцового профиля снижает риск возникновения аварийных ситуаций из-за повреждения кабелей.

Преимущества

• Высокая механическая прочность благодаря толщине стали и технологии горячего цинкования
• Плавный изгиб минимизирует усилия при протяжке кабелей, увеличивает срок службы изоляции
• Открытый профиль упрощает осмотр и обслуживание кабельной трассы
• Совместимость с широким спектром лотков - возможность замены без полной реконструкции системы
• Решение для больших расстояний - снижает количество промежуточных опор

Ограничения применения

• Не предназначен для установки в местах с постоянным воздействием открытого пламени или температур выше +80 C
• Не следует использовать в качестве несущей конструкции для оборудования - только для кабельных трасс
• Отсутствие встроенных соединений требует дополнительного крепежа - не подходит для быстрого монтажа без подготовки
• Не рекомендовано применение в условиях частых ударных нагрузок или вибраций без усиления основания

Примеры использования

• Переход кабельной трассы от вертикального шахтного канала к горизонтальному маршруту в цехе
• Обход препятствий (колонн, трубопроводов) на производстве с минимальными затратами на модификацию трассы
• Формирование поворота в распределительных щитовых на тепловых электростанциях
• Прокладка кабелей в логистических комплексах с высокой плотностью трасс

Практические советы

• Проверьте внутренний радиус 500 мм перед выбором кабеля - он должен соответствовать минимальному допустимому радиусу изгиба для вашего типа провода
• При монтаже на больших расстояниях обязательно закрепляйте секцию через каждые 1–1,2 метра, чтобы избежать прогиба
• Для защиты от внешней коррозии в агрессивных средах можно дополнительно покрывать края антивандальным составом
• Артикул WLB 90 115 FT совпадает с каталожными данными OBO BETTERMANN - сверьте его при заказе, чтобы избежать несоответствия
• Эта секция не заменяет угол 45° - для плавных переходов используйте другие модели
