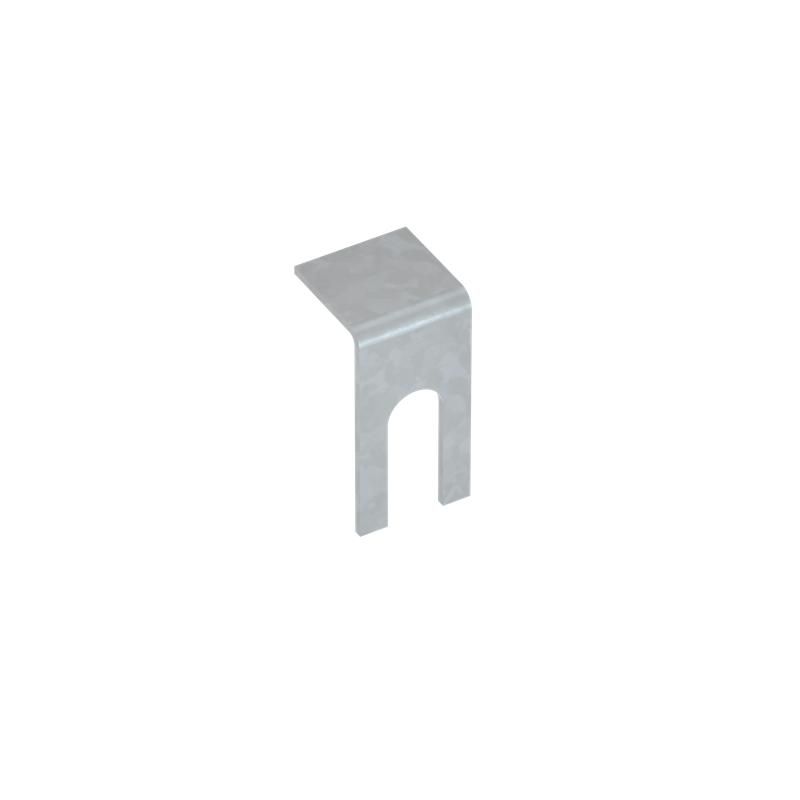

Фиксатор крышки лестничного лотка КМ-профиль 100 мм Система КМ LO15268

Фиксатор крышки лестничного лотка 100 мм КМ-профиль - элемент для надёжного крепления крышек на стыках лестничных кабельных лотков, обеспечивает удержание крышки при вибрациях и механических нагрузках. Применяется в системах прокладки кабелей на промышленных, офисных и жилых объектах. Артикулы fkl100 и lo15268 соответствуют одному изделию.

Назначение и область применения

Фиксатор крышки лестничного лотка 100 мм КМ-профиль предназначен для дополнительного закрепления крышек на участках соединения двух секций лотка. Он предотвращает случайное смещение или открывание крышки при вибрациях, перегрузках или во время обслуживания. Устанавливается исключительно на лестничные лотки с высотой борта 100 мм. Подходит для внутренней прокладки кабелей в помещениях с нормальной влажностью - административных зданиях, цехах, трансформаторных подстанциях, серверных.

Технические характеристики

• Тип изделия: фиксатор крышки
• Совместимость: лестничные кабельные лотки с высотой борта 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 1,5 мм
• Покрытие: горячее цинкование - защищает от коррозии
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого и умеренно влажного воздуха
• Количество в комплекте: 2 шт.

Совместимость и монтаж

Фиксатор крышки лестничного лотка 100 мм КМ-профиль совместим только с лотками того же типоразмера - 100 мм по высоте борта. Для установки требуется просверлить отверстия в стенке лотка и закрепить фиксатор саморезами или болтами M4–M6. Монтаж выполняется на стыке между двумя секциями лотка, чтобы фиксатор перекрывал зазор и плотно прилегал к крышке. Не рекомендуется использовать на лотках других форм (коробчатые, решётчатые, гибкие).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинкованное покрытие обеспечивает электроизоляцию и снижает риск коррозийного повреждения. Напряжение и ток через фиксатор не проходят - он не является токоведущим элементом. Не требует специальных мер защиты при монтаже.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и качественному оцинкованию
• Устойчивость к механическим воздействиям - выдерживает удары и давление при обслуживании
• Не требует дополнительной антикоррозийной обработки
• Простота монтажа - не нужна сварка, достаточно метизов
• Совместим с большинством стандартных лестничных лотков 100 мм

Ограничения применения

• Не предназначена для открытых площадок, где возможны постоянный контакт с водой, соленым туманом или химически активными веществами
• Не используется на лотках с высотой борта менее или более 100 мм
• Не подходит для взрывоопасных зон (не имеет сертификата взрывозащиты)
• Работает только в сухих и умеренно влажных помещениях - не для подвалов с повышенной влажностью или на улице

Примеры использования

• Закрепление крышек на лестничных лотках в офисном здании, где проложены силовые и сетевые кабели
• Фиксация на стыках в производственном цехе с частыми вибрациями оборудования
• Установка в серверной комнате для предотвращения сдвига крышки при плановом осмотре
• Применение в торговых центрах при прокладке кабелей по потолочным коробам

Практические советы

• Перед монтажом проверьте точную высоту борта лотка - даже отклонение в 2–3 мм может помешать плотному прилеганию фиксатора
• Используйте саморезы с плоской головкой и пружинной шайбой - они лучше удерживают фиксатор при вибрациях
• При сборке длинных трасс устанавливайте фиксаторы на каждом втором стыке - этого достаточно для равномерного распределения нагрузки
• Не используйте фиксатор как опору для веса кабеля - он рассчитан только на удержание крышки
• При замене старых фиксаторов - выбирайте те же артикулы fkl100 или lo15268, чтобы сохранить совместимость
