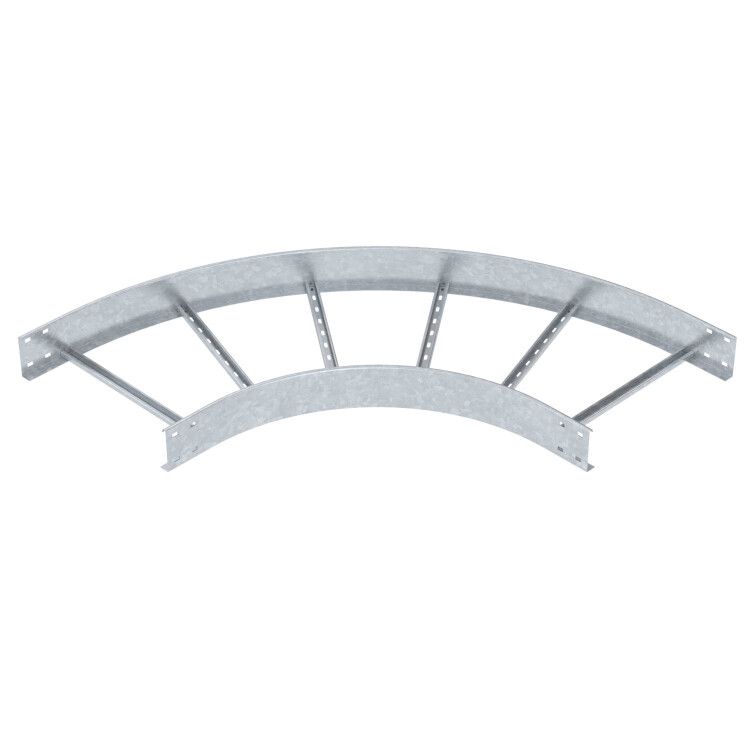

Угловая секция 90° лестничного лотка 110х500 мм R=500 (LB 90 1150 R5 FT) | 6217778 OBO Bettermann

Секция угловая 90°, высота 110 мм, ширина 500 мм, радиус 500 мм, FT от OBO BETTERMANN предназначена для изменения направления кабельного лотка на 90 градусов с плавным переходом, обеспечивая безопасную прокладку кабелей на крупных объектах с большими расстояниями между точками фиксации.

Назначение и область применения

Эта угловая секция используется для поворота кабельных лотков в горизонтальной плоскости под углом 90°. Подходит для систем с высокой плотностью укладки кабелей, где важен минимальный радиус изгиба и отсутствие острых кромок. Применяется в энергетике, промышленных цехах, транспортной инфраструктуре, объектах атомной отрасли - особенно там, где требуется соблюдение жестких требований к безопасности и долговечности.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить четкий правый или левый поворот кабельного пути
• Высота боковой стенки: 110 мм - совместима с лотками этого же класса высоты
• Ширина: 500 мм - соответствует ширине основного лотка, обеспечивает равномерное распределение нагрузки
• Внутренний радиус изгиба: 500 мм - плавный изгиб снижает механическую нагрузку на кабели при прокладке
• Материал: оцинкованная сталь с покрытием «горячий цинк» - защищает от коррозии даже в агрессивных средах
• Тип ступени: беззубцовый профиль - исключает риск повреждения изоляции кабелей при перемещении
• Тип бокового профиля: плоский - упрощает монтаж и совмещение с другими элементами системы
• Исполнение: без соединительного разъема - требует дополнительного крепления к смежным участкам лотка

Совместимость и монтаж

Секция угловая 90°, высота 110 мм, ширина 500 мм, радиус 500 мм, FT совместима с кабельными лотками OBO BETTERMANN серии FT с аналогичной высотой 110 мм и шириной 500 мм. Монтаж выполняется путем выравнивания краев с прямыми участками лотка и фиксации болтами или заклепками. Отсутствие встроенного разъема требует использования внешних крепежных элементов - например, зажимов или уголков. Убедитесь, что посадочные поверхности чистые и ровные перед установкой.

Безопасность и стандарты

• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждает соответствие требованиям законодательства России
• Покрытие «горячий цинк» соответствует ГОСТ 14918 - обеспечивает срок службы более 25 лет в условиях повышенной влажности и химической активности

Преимущества

• Плавный изгиб с радиусом 500 мм минимизирует трение и перегиб кабелей, продлевая их срок службы
• Беззубцовый профиль предотвращает повреждение изоляции при протяжке кабелей
• Оцинкованная сталь с горячим цинком устойчива к коррозии, не требует дополнительной защиты
• Плоский боковой профиль упрощает сборку и гарантирует герметичность стыков при использовании уплотнителей
• Поддержка сертификатов Росатома и реестра РФ делает её подходящей для проектов с особыми требованиями к надежности

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных участков
• Требует обязательного крепления к соседним элементам; самонесущей конструкцией не является
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной демпферной подложки
• Радиус 500 мм не подходит для кабелей с минимальным допустимым радиусом изгиба менее 150–200 мм - проверьте спецификацию кабеля перед монтажом

Примеры использования

• Переход кабельного лотка вокруг колонны в производственном цехе
• Изменение направления трассы в подземных тоннелях метрополитена
• Прокладка силовых кабелей в АЭС или научных комплексах с контролируемой средой
• Системы автоматизации на заводах с большим числом кабелей и ограниченным пространством

Практические советы

• При монтаже используйте только крепеж, совместимый с оцинкованным покрытием - избегайте медных или алюминиевых деталей, чтобы не вызвать гальваническую коррозию
• Проверьте совпадение внутреннего радиуса этой секции с радиусом других элементов системы - все повороты должны быть согласованы
• Для длинных трасс с несколькими поворотами рассчитывайте суммарную нагрузку на опоры - угловая секция увеличивает вес всей системы
• При работе в помещениях с высокой влажностью или агрессивной средой дополнительно проверяйте целостность цинкового слоя после доставки
• Артикулы 6217778 и lb 90 1150 r5 ft - это один и тот же продукт; при заказе указывайте любой из них
