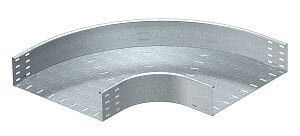

Угловая секция 90° 110x550 (RB 90 155 FS) | 7001975 OBO Bettermann

Угловая секция для кабельного лотка горизонтальная 90 градусов 550х110 мм RB 90 155 FS от OBO BETTERMANN предназначена для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Продукт совместим с лотками той же высоты и используется там, где требуется надёжный и долговечный переход между участками кабельной системы - например, в промышленных цехах, энергообъектах и объектах с повышенными требованиями к защите от коррозии.

Назначение и область применения

Эта угловая секция позволяет выполнить поворот кабельного лотка под прямым углом без использования дополнительных фитингов или сварки. Подходит для систем, где необходимо сохранить целостность трассы, обеспечить равномерную нагрузку на кабели и минимизировать зоны скопления пыли и влаги. Часто применяется в промышленных условиях: на заводах, в подстанциях, на объектах атомной энергетики, в тоннелях и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Угол поворота: 90°
• Внутренний радиус изгиба: 150 мм
• Ширина: 550 мм
• Высота боковой стенки: 110 мм
• Материал: оцинкованная сталь
• Толщина металла: 1 мм
• Покрытие: горячее цинкование
• Конструктивное исполнение: жесткий изгиб (формованная деталь, без сварных швов)
• Перфорация в основании: да (для крепления и вентиляции)
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам

Совместимость и монтаж

Угловая секция RB 90 155 FS совместима исключительно с кабельными лотками высотой 110 мм, в том числе с продукцией OBO BETTERMANN и другими производителями, соответствующими этим габаритам. Для установки используются болты, самонарезающие винты или другие крепёжные элементы, подходящие для оцинкованной стали. Перфорированное основание упрощает крепление к опорным конструкциям. Установка выполняется в горизонтальной плоскости - не предназначен для вертикальных поворотов. Соединение с прямыми участками лотка осуществляется через контакт по всей длине; герметичность не гарантируется, так как изделие не имеет уплотнений.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Обладает лицензией Росатома (ЦО-12-101-13253 от 12.04.2023) - допущено к применению на объектах атомной энергетики
• Оцинкованное покрытие соответствует ГОСТ 14918-2020 (защита от коррозии в агрессивных средах)

Преимущества

• Жесткий изгиб без сварки - снижает риск деформаций и увеличивает срок службы
• Горячее цинкование обеспечивает длительную защиту от ржавчины даже в сырых и химически активных средах
• Перфорация в основании улучшает теплоотвод и упрощает монтаж на профильные рейки или перегородки
• Соответствие лицензии Росатома расширяет возможности применения на стратегических объектах
• Одинаковые габариты с лотками позволяют собирать единые трассы без компромиссов

Ограничения применения

• Не подходит для вертикальных поворотов - только горизонтальные трассы
• Не имеет уплотнений - не обеспечивает IP-защиту, не рекомендовано для открытых площадок без кожухов
• Требует наличия крепёжных элементов - не включает болты, гайки или кронштейны
• Не совместим с лотками другой высоты (например, 75 мм или 150 мм)
• Запрещён к использованию в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Смена направления трассы в цехе металлургического комбината - от лотка вдоль стены к лотку вдоль оборудования
• Обход колонн и трубопроводов в АЭС или тепловых станциях
• Формирование контура кабельной сети вокруг технологических модулей в пищевой промышленности
• Подключение кабельных лотков к распределительному щиту с изменением плоскости прокладки

Практические советы

• Проверьте внутренний радиус 150 мм перед выбором кабелей - крупногабаритные пучки должны иметь достаточную гибкость для прохождения без повреждений
• При монтаже используйте анодированные или оцинкованные крепёжные элементы - чтобы не нарушить защиту поверхности
• Если трасса проходит в помещении с высокой влажностью, дополнительно закройте стыки термоусадкой или герметиком
• Длина лотка до и после этой секции должна быть не менее 500 мм - для равномерного распределения нагрузки
• RB 90 155 FS - это часть серии OBO BETTERMANN, поэтому лучше сочетать её с другими элементами того же бренда для гарантированной совместимости
