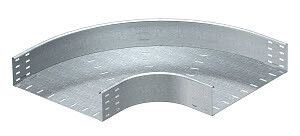

Угловая секция 90° 110x500 (RB 90 150 FS) | 7001967 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 500х110 мм RB 90 150 FS от OBO BETTERMANN предназначена для изменения направления трассы кабельных систем на 90° с сохранением целостности и доступа к проводникам. Применяется в промышленных объектах, где требуется надежная и долговечная маршрутизация силовых и слаботочных кабелей.

Назначение и область применения

Эта угловая секция используется для создания поворотов в кабельных лотках с высотой боковой стенки 110 мм. Подходит для прокладки кабелей в цехах, на энергообъектах, в системах автоматизации и на объектах с повышенными требованиями к безопасности - например, на АЭС, химических заводах или транспортных узлах. Благодаря лицензии Росатома, изделие допущено к применению в ядерной отрасли.

Технические характеристики

• Угол поворота: 90°
• Внешние размеры: ширина 500 мм, высота 110 мм
• Внутренний радиус изгиба: 150 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Исполнение изгиба: плавный, без острых кромок
• Перфорация в основании: да - позволяет фиксировать секцию к крепежным поверхностям болтами или заклепками
• Отсутствие соединительного элемента - требует самостоятельного подбора крепежа и совмещения с другими элементами системы

Совместимость и монтаж

Угловая секция RB 90 150 FS совместима со всеми лотками OBO BETTERMANN серии с высотой стенки 110 мм. Для сборки трассы необходимо использовать соответствующие прямые участки и соединители того же типа. Монтаж выполняется на предварительно установленную опорную конструкцию. Перфорированное основание позволяет крепить секцию через отверстия с шагом до 800 мм. Учитывайте внутренний радиус 150 мм - он влияет на минимальный радиус изгиба кабеля внутри лотка.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023)
• Соответствует ГОСТ Р 50571 и международным нормам для кабельных систем

Преимущества

• Плавный изгиб снижает риск механического повреждения кабелей при прокладке и обслуживании
• Горячеоцинкованное покрытие гарантирует срок службы более 25 лет в условиях высокой влажности и температурных колебаний
• Перфорация ускоряет установку и исключает необходимость сверления дополнительных отверстий
• Жесткая конструкция из стали 1 мм обеспечивает стабильность при нагрузке на заполненный лоток

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов
• Требует точного совпадения высоты стенки с другими элементами системы (110 мм); несовместим с лотками другой высоты
• Отсутствие встроенного соединительного элемента увеличивает время монтажа - необходимо дополнительно закупать крепеж и комплектующие
• Не рекомендуется для открытых внешних установок без защиты от осадков - хотя материал устойчив к коррозии, длительное воздействие воды может потребовать дополнительной герметизации

Примеры использования

• Поворот трассы в распределительном щите между этажами
• Обход оборудования на производственной линии с плотной компоновкой
• Прокладка кабелей в технологическом коридоре АЭС с соблюдением требований Росатома
• Смена направления лотка вокруг трубопроводов или колонн в цехах

Практические советы

• Проверьте перед монтажом, что все смежные элементы имеют ту же высоту (110 мм) и тип исполнения - иначе возникнет зазор или перекос
• Используйте самонарезающие болты M6 или M8 для крепления через перфорацию; шаг крепления - не более 800 мм
• При прокладке кабелей большого диаметра убедитесь, что их минимальный радиус изгиба не меньше 150 мм - иначе возможна деформация жил
• Для работы в помещениях с повышенной влажностью или химической активностью рекомендуется дополнительная антикоррозийная обработка стыков
• RB 90 150 FS от OBO BETTERMANN - один из немногих продуктов на рынке, имеющих официальное одобрение Росатома; используйте его там, где важна сертифицированная безопасность
