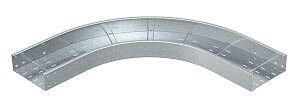

Угловая секция 90° 110x500 (WRB 90 150 FT) | 6098356 OBO Bettermann

Угловая секция 90 градусов 110x500 мм горячий цинк от OBO BETTERMANN - это прочный элемент для изменения направления кабельных лотков лестничного типа на 90°, особенно при прокладке трасс на значительных расстояниях. Артикул WRB 90 150 FT обеспечивает надёжную передачу нагрузки и устойчивость к коррозии благодаря оцинкованной стали и усиленной конструкции.

Назначение и область применения

Угловая секция 90 градусов 110x500 мм горячий цинк предназначена для создания поворотов в кабельных трассах из лестничных лотков с высотой боковой стенки 110 мм. Применяется там, где требуется изменить направление трассы под прямым углом - например, при переходе с горизонтального участка на вертикальный или при обходе препятствий. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и других мест, где используются крупногабаритные кабельные системы.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные перепады направления трассы
• Внутренний радиус: 500 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота: 110 мм - совместима с лотками того же размера
• Ширина: 500 мм - соответствует ширине стандартных лестничных лотков
• Толщина материала: 2 мм - повышенная жёсткость и долговечность
• Материал: сталь оцинкованная - защищает от коррозии в агрессивных средах
• Покрытие: горячий цинк - более стойкая защита, чем электроцинкование
• Перфорация в основании: да - позволяет фиксировать секцию болтами через нижнюю плоскость
• Усиленное исполнение: да - увеличенная несущая способность и устойчивость к деформации
• Исполнение: без соединительного элемента - требует самостоятельной установки крепёжных деталей
• Широкодиапазонное исполнение: да - поддерживает комплектацию с различными типами лотков

Совместимость и монтаж

Угловая секция 90 градусов 110x500 мм горячий цинk совместима с лестничными кабельными лотками OBO BETTERMANN, имеющими высоту боковой стенки 110 мм. Для монтажа необходимо использовать болты и гайки, которые крепятся через перфорированные отверстия в основании. Установка выполняется на опорные конструкции или кронштейны. Поскольку соединительные элементы в комплект не входят, рекомендуется заранее подготовить крепёж подходящего класса прочности (например, M8 или M10). Обеспечьте равномерное распределение нагрузки по всей длине секции, чтобы избежать прогиба.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для кабельных систем в промышленном применении. Горячее цинкование обеспечивает соответствие стандартам защиты от коррозии EN ISO 1461. Конструкция рассчитана на механические нагрузки, характерные для промышленных условий, включая воздействие вибраций и веса заполненных кабелей.

Преимущества

• Высокая прочность за счёт толщины материала 2 мм и усиленного исполнения
• Защита от коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях открытых площадок
• Перфорированное основание упрощает крепление и позволяет регулировать положение
• Радиус 500 мм исключает перегиб кабелей, что снижает риск повреждений
• Поддержка широкодиапазонного исполнения - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для использования в качестве несущего элемента без дополнительной опоры - сам по себе не выдерживает значительные сосредоточенные нагрузки
• Не подходит для лотков с высотой стенки менее или более 110 мм - возможны зазоры или давление на кромки
• Требует обязательного крепления; использование без крепёжа недопустимо
• Не рекомендован для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами) даже при наличии цинкового покрытия

Примеры использования

• Прокладка силовых кабелей между этажами в промышленном здании - переход с горизонтальной трассы на вертикальную шахту
• Обход колонн или трубопроводов в цехах с плотным оборудованием
• Формирование поворотов в кабельных каналах на терминалах, подстанциях и вентиляционных камерах
• Модернизация старых кабельных систем с заменой поворотных элементов на более прочные

Практические советы

• Проверяйте внутренний радиус 500 мм перед закупкой - он должен соответствовать минимальному допустимому радиусу изгиба используемых кабелей
• При монтаже на длинных участках используйте дополнительные поддерживающие кронштейны каждые 1–1,5 метра
• Для максимальной герметичности и защиты от внешних факторов комбинируйте эту секцию с крышками и уплотнителями OBO BETTERMANN
• Артикул WRB 90 150 FT - это тот же продукт, что и 6098356; проверяйте номера при заказе, чтобы избежать путаницы
• Не применяйте сварку для крепления - она нарушает антикоррозийное покрытие. Только механический крепёж
