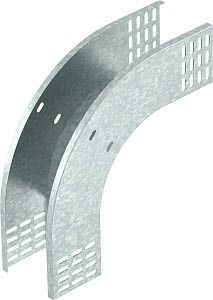

Вертикальный угол 90° внешний 85x200 (RBV 820 F FT) | 7007275 OBO Bettermann

Угол вертикальный внешний 90 град. 85x200 мм от OBO BETTERMANN (артикул rbv 820 f ft, 7007275) предназначен для формирования наружных поворотов кабельных лотков под прямым углом, обеспечивая сохранение целостности трассы и удобство прокладки кабелей в промышленных условиях.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка в вертикальной плоскости под углом 90°. Подходит для всех типов лотков с высотой боковой стенки 85 мм. Применяется в системах прокладки силовых и управляющих кабелей на объектах с жесткими требованиями к надежности: заводы, энергообъекты, транспортные терминалы, объекты атомной отрасли.

Технические характеристики

• Направление изгиба: вертикальное (нисходящее)
• Угол поворота: 90°
• Материал: сталь с горячим цинкованием
• Высота: 85 мм
• Ширина: 200 мм
• Толщина металла: 1 мм
• Исполнение: без встроенных соединительных элементов - требует внешнего крепления
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Реестр промышленной продукции РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Тип: RBV 820 F FT

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 85 мм. Для установки требуется использовать комплектующие для фиксации: болты, гайки, шайбы или зажимы, соответствующие толщине стенки лотка (1 мм). Монтаж выполняется на опорные конструкции или кронштейны. Учитывайте, что отсутствие встроенного соединительного элемента требует дополнительного времени на сборку - необходимо заранее подготовить крепеж.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\9\2023 и имеет лицензию Росатома, что позволяет применять его на ядерных и радиационно опасных объектах. Горячее цинкование обеспечивает долговечную защиту в агрессивных средах, включая повышенную влажность и химически активную атмосферу.

Преимущества

• Высокая прочность благодаря стальной основе и толщине 1 мм
• Долговечность покрытия: горячее цинкование выдерживает механические воздействия и коррозию дольше, чем электроцинк
• Подтверждённая безопасность для использования на объектах Росатома
• Стандартные размеры обеспечивают точную совместимость с серийными лотками

Ограничения применения

• Не предназначена для горизонтальных поворотов - только вертикальные
• Требует самостоятельного подбора и установки крепежа (нет встроенных зажимов)
• Не рекомендуется для использования в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, он не является герметичным решением
• Не подходит для лотков с высотой стенки отличной от 85 мм

Примеры использования

• Переход кабельного лотка с горизонтального участка на вертикальный стояк в цехе
• Формирование поворота между этажами в многоэтажном производственном здании
• Обход препятствий (колонны, трубопроводы) в распределительных щитовых помещениях
• Прокладка кабелей на АЭС и других объектах с особыми требованиями к безопасности

Практические советы

• Проверьте перед монтажом, что высота боковой стенки вашего лотка точно равна 85 мм - даже +-2 мм может вызвать перекос
• Используйте болты M6–M8 с широкими шайбами для равномерного распределения нагрузки на тонкий металл (1 мм)
• При необходимости защиты от пыли/влаги - комбинируйте этот угол с герметичными крышками и уплотнителями
• Артикулы rbv 820 f ft и 7007275 - это один и тот же продукт; используйте любой для заказа
• Храните изделие в сухом месте до монтажа - даже цинкованная сталь может окисляться при длительном контакте с влагой
