Вертикальный угол 90° внутренний 85x200 (RBV 820 S FT) | 7007235 OBO Bettermann

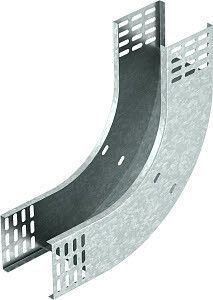

Угол вертикальный внутренний 90° 85x200 мм от OBO BETTERMANN (артикул rbv 820 s ft, 7007235) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 85 мм. Изготовлен из оцинкованной стали с жестким изгибом и перфорацией - обеспечивает прочную фиксацию и совместимость с основными типами кабельных лотков.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90° внутри системы, когда требуется вертикальный восходящий поворот. Подходит для установки в помещениях с высокими требованиями к организации кабельных трасс - например, в промышленных зонах, серверных, энергообъектах и объектах атомной отрасли. Применяется исключительно с кабельными лотками, имеющими высоту боковой стенки 85 мм.

Технические характеристики

• Угол поворота: 90°
• Высота: 85 мм
• Ширина: 200 мм
• Материал: сталь оцинкованная с горячим цинкованием
• Толщина металла: 1 мм
• Направление изгиба: вертикально восходящий
• Исполнение изгиба: жесткий (не гнущийся после производства)
• Перфорация: есть - для крепления саморезами или заклепками
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Тип: RBV 820 S FT

Совместимость и монтаж

Угол совместим только с кабельными лотками, у которых высота боковой стенки составляет точно 85 мм. Для монтажа необходимо зафиксировать его к лоткам с помощью саморезов или заклепок через перфорированные отверстия. Учитывайте, что этот элемент не имеет встроенных замков или фиксирующих механизмов - все крепления выполняются дополнительно. Монтировать можно как на предварительно установленные участки лотка, так и во время сборки всей трассы.

Безопасность и стандарты

• Произведён в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Имеет лицензию Росатома (ЦО-12-101-13253 от 12.04.2023) - допущен к применению на объектах атомной отрасли
• Покрытие «горячий цинк» соответствует ГОСТ 14918 - обеспечивает долговечную коррозионную стойкость

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и жесткому изгибу
• Защита от коррозии за счёт горячего цинкования - срок службы до 25 лет в условиях средней агрессивности
• Перфорация позволяет надёжно крепить угол даже в вибрационных зонах
• Совместимость с широким спектром лотков OBO и других производителей, соответствующих стандарту 85 мм

Ограничения применения

• Не подходит для лотков с высотой стенки отличной от 85 мм - возможен зазор или перегрузка креплений
• Не предназначена для наружной установки под открытым небом без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать коррозию в местах повреждения цинка
• Не является элементом для перехода между разными типами лотков (например, с решётчатых на глухие) - только для однотипных систем
• Требует обязательного крепления; не может использоваться как свободно висящий элемент

Примеры использования

• Формирование поворота в кабельном лотке на технологической площадке завода
• Подъём трассы от пола к потолочному уровню в серверной комнате
• Смена направления кабельной трассы вблизи оборудования с ограниченным доступом
• Обустройство маршрута в зоне АЭС или ядерного объекта, где требуется сертифицированная продукция

Практические советы

• Перед монтажом проверьте точную высоту боковой стенки лотка - даже +-2 мм может нарушить плотность соединения
• Используйте саморезы с шестигранной головкой и пружинной шайбой для вибрационных зон
• При необходимости комбинируйте с другими элементами серии RBV - они имеют одинаковые параметры крепления
• Не используйте болгарку для резки этого угла - повредится цинкование, снижается коррозионная стойкость
• Храните в сухом месте - влага может вызвать белый налёт на цинке, который не влияет на функциональность, но затрудняет внешнюю оценку состояния
