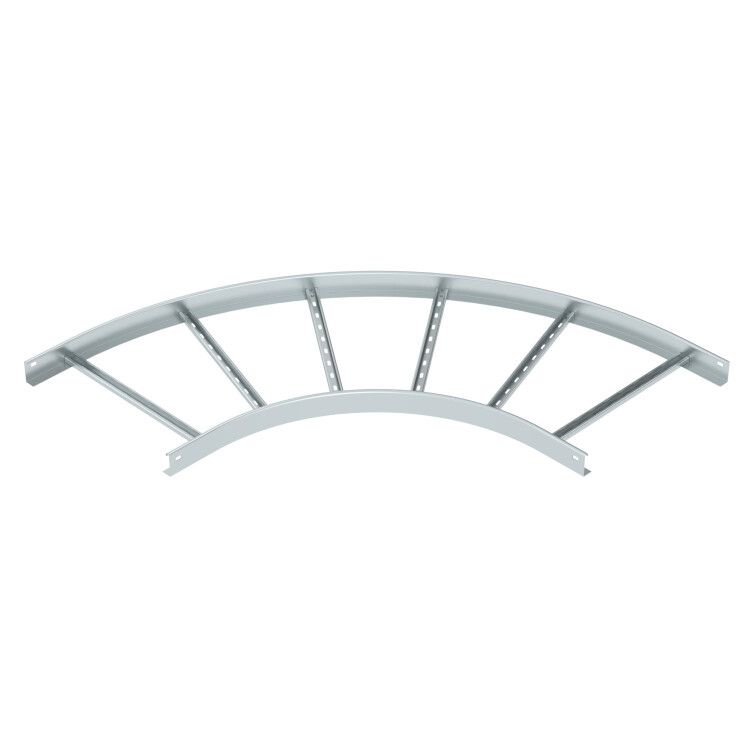

Угловая секция 90° лестничного лотка 60х500 мм R=500 (LB 90 650 R5 FS) | 6211428 OBO Bettermann

Угловая секция 90 градусов лестничного лотка 60х500 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления трассы кабельной системы на 90° в лестничных лотках с сохранением целостности проводки. Артикул lb 90 650 r5 fs обеспечивает надёжный переход между горизонтальными участками в условиях ограниченного пространства.

Назначение и область применения

Эта угловая секция используется для прокладки кабелей в местах, где требуется изменить направление трассы под прямым углом - например, при переходе с горизонтального участка лестничного лотка на вертикальный или при обходе препятствий. Подходит для систем управления, автоматизации, энергоснабжения на объектах с высокой плотностью кабельных трасс: заводы, распределительные пункты, телекоммуникационные узлы, жилые и коммерческие здания.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный изгиб без перегиба кабелей.
• Внутренний радиус: 500 мм - обеспечивает минимально допустимый радиус изгиба для кабелей, что снижает риск повреждения изоляции при прокладке.
• Размеры: высота 60 мм, ширина 500 мм - соответствует стандартным лестничным лоткам того же формата.
• Материал: сталь - прочная основа, выдерживающая механические нагрузки и длительную эксплуатацию.
• Покрытие: оцинкованное - защищает от коррозии в помещениях с повышенной влажностью или агрессивной средой.
• Тип профиля: беззубцовый, плоский - исключает зацепление кабелей при протяжке, упрощает обслуживание и замену проводов.

Совместимость и монтаж

Угловая секция 90 градусов лестничного лотка 60х500 мм R=500 мм совместима с другими элементами лестничных лотков OBO BETTERMANN аналогичных размеров. Монтируется болтовым соединением к прямым участкам лотка - требует предварительного выравнивания осей для бесперебойной протяжки кабелей. Для удобства сборки рекомендуется использовать комплектующие того же производителя - они обеспечивают одинаковые посадочные размеры и шаг отверстий.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для кабельных систем (EN 61537). Оцинкованное покрытие обеспечивает долговечность и безопасность при работе в условиях возможного контакта с влагой. Применение беззубцового профиля снижает риск повреждения изоляции кабелей во время монтажа и последующего обслуживания.

Преимущества

• Гладкая внутренняя поверхность без зубцов - минимизирует трение при протяжке кабелей.
• Стандартный радиус 500 мм - соответствует требованиям к минимальному радиусу изгиба большинства силовых и слаботочных кабелей.
• Оцинкованная сталь - увеличивает срок службы в сравнении с некорродированными аналогами.
• Простая установка - фиксируется стандартными болтами без необходимости специальных инструментов.

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от УФ-излучения и атмосферных осадков.
• Не следует применять в средах с постоянным воздействием кислот, щелочей или хлора - цинковое покрытие имеет ограниченную устойчивость к таким веществам.
• Подходит только для лотков шириной 500 мм и высотой 60 мм - несовместим с другими размерами без адаптеров.

Примеры использования

• Переход с горизонтальной части лотка на вертикальную стену в машинном зале завода.
• Обход колонны или трубопровода в серверной комнате при прокладке сетевых кабелей.
• Смена направления трассы в этажном распределительном шкафе при организации кабельной сети здания.

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (500 мм) минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных линий.
• При затяжке болтов не переусердствуйте - это может деформировать оцинкованное покрытие и снизить антикоррозийную защиту.
• Для длинных трасс с несколькими поворотами рассчитывайте суммарное сопротивление протяжке - угловые секции увеличивают усилие, необходимое для введения кабеля.
• Артикул lb 90 650 r5 fs и 6211428 - это одна и та же деталь; используйте любой из них при заказе запчастей.
