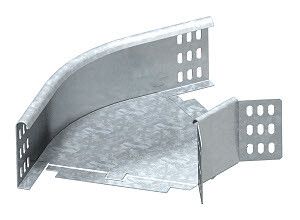

Угловая секция 45° 85x100 (RB 45 810 FT) | 7067119 OBO Bettermann

Секция угловая 45 градусов 85x100 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 85 мм. Артикул rb 45 810 ft обеспечивает надежное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Секция угловая 45 градусов 85x100 мм горячий цинk предназначена для изменения направления кабельной трассы под углом 45°. Применяется в системах кабельного лотка, где требуется плавный переход между участками трассы без резких изгибов. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ. Особенно эффективна там, где важна герметичность и долговечность - например, в цехах с влажностью, на открытых площадках или в подземных коммуникациях.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механического напряжения на кабелях при прокладке
• Высота: 85 мм - точно соответствует стандартным кабельным лоткам этой высоты
• Ширина: 100 мм - внутреннее сечение позволяет свободно проходить кабелям с крупными сечениями
• Внутренний радиус: 50 мм - минимизирует перегиб кабелей, сохраняет целостность изоляции
• Толщина материала: 1 мм - достаточна для жесткости и устойчивости к нагрузкам
• Материал: сталь оцинкованная - защищает от коррозии
• Покрытие: горячий цинк - более прочное и долговечное, чем электрохимическое оцинкование
• Исполнение изгиба: жесткий изгиб - формованная деталь, не требует дополнительной обработки
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия, улучшает теплоотвод и вентиляцию
• Входит соединительный элемент - секция уже оснащена крепежом для быстрого монтажа

Совместимость и монтаж

Секция угловая 45 градусов 85x100 мм горячий цинк совместима с кабельными лотками OBO BETTERMANN серии RB, имеющими высоту 85 мм. Устанавливается без дополнительных инструментов: соединяется с прямыми участками лотка путем вставки и фиксации встроенного зажимного механизма. Перфорированное основание позволяет закрепить секцию к поверхности с помощью анкеров или шпилек. Для точного выравнивания рекомендуется использовать уровень при установке. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Секция сертифицирована в соответствии с требованиями промышленной безопасности России: имеет запись в Реестре промышленной продукции РФ №1367/9/2023 и лицензию Росатома ЦО-12-101-13253 от 12.04.2023. Это подтверждает соответствие нормам для использования на объектах атомной энергетики и других критически важных инфраструктур. Покрытие горячим цинком соответствует ГОСТ 14918 и обеспечивает класс защиты IP54+ при правильной сборке системы.

Преимущества

• Горячее цинкование увеличивает срок службы до 25 лет даже в агрессивной среде
• Жесткий изгиб исключает деформацию при монтаже и эксплуатации
• Встроенный соединительный элемент экономит время на сборке
• Перфорация упрощает крепление и способствует естественному охлаждению кабелей
• Совместимость с широким спектром лотков OBO BETTERMANN снижает риск ошибок при замене

Ограничения применения

Не применяется в системах с рабочим напряжением выше 1000 В без дополнительной изоляции. Не предназначен для использования в условиях постоянного воздействия открытого пламени или температур выше +80 C. Не следует применять в качестве несущего элемента - нагрузка должна распределяться через основной лоток. Недопустимо использование с лотками другой высоты (например, 60 мм или 100 мм), поскольку это нарушает герметичность и механическую целостность системы.

Примеры использования

• Обход препятствий на технологических линиях в машиностроительном цехе
• Прокладка кабелей в подвале тепловой станции с высокой влажностью
• Сборка трассы вдоль стены с выходом на оборудование под углом 45°
• Модернизация существующих кабельных маршрутов на АЭС без демонтажа всей системы

Практические советы

• Проверьте перед монтажом, что высота вашего лотка именно 85 мм - другие размеры не подходят
• При использовании в местах с частыми вибрациями дополнительно затяните крепежи
• Не используйте сварку для крепления - она повреждает цинковое покрытие
• Для удобства сборки начните с прямых участков, затем подсоединяйте угловые секции
• Артикул rb 45 810 ft и номер 7067119 - это один и тот же продукт; используйте любой для заказа
