Кабельный листовой лоток перфорированный 85x100x3000 (MKS 810 FT) | 6057543 OBO Bettermann

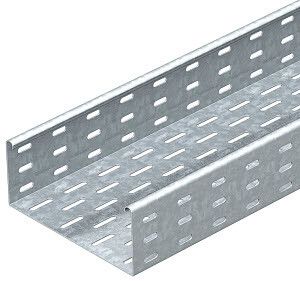

Кабельный лоток листовой перфорированный 85x100x3000 мм, горячий цинк от OBO BETTERMANN - это прочный и долговечный элемент системы кабельных трасс для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул mks 810 ft обеспечивает надежную фиксацию проводов благодаря перфорированной конструкции и защищенному покрытию.

Назначение и область применения

Лоток предназначен для организации кабельных трасс в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных зонах. Подходит для прокладки кабелей в условиях повышенной влажности, запыленности и механических воздействий. Применяется в системах автоматизации, на заводах, в распределительных пунктах, на станциях связи и других местах, где требуется доступ к кабелям для обслуживания.

Технические характеристики

• Размеры: 85 мм (высота) × 100 мм (ширина) × 3000 мм (длина)
• Материал: сталь с покрытием горячего цинкования
• Толщина стенки: 1 мм
• Полезное сечение: 8300 мм2 - позволяет укладывать значительное количество кабелей без перегрева
• Перфорация: боковые стенки и основание имеют ряд отверстий для крепления и вентиляции
• Исполнение: без комплектующих - требует самостоятельного подбора крепежа и соединителей
• Защита от коррозии: горячее цинкование обеспечивает длительную стойкость к внешним факторам

Совместимость и монтаж

Лоток совместим с другими элементами серии MKS 85 от OBO BETTERMANN, включая углы, переходники и кронштейны. Для сборки используются болты, саморезы или специальные крепежные элементы, соответствующие перфорации. Монтажная перфорация в основании позволяет закрепить лоток к стене, потолку или опорным конструкциям через отверстия шагом 50–100 мм. Установка возможна как горизонтально, так и вертикально. Соединение между секциями выполняется с помощью отдельных соединительных планок - они не входят в комплект.

Безопасность и стандарты

• Произведён в соответствии с требованиями промышленной безопасности РФ - зарегистрирован в Реестре промышленной продукции №1367/10/2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики и смежных отраслях
• Цинковое покрытие соответствует ГОСТ 14918 - обеспечивает антикоррозийную защиту в агрессивных средах

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1 мм и жесткой форме профиля
• Перфорация снижает вес конструкции и улучшает теплоотвод, предотвращая перегрев кабелей
• Горячее цинкование гарантирует срок службы более 25 лет даже во влажных и химически активных средах
• Удобство обслуживания: кабели легко извлекаются и заменяются через открытую конструкцию
• Поддержка стандартизованных решений серии MKS 85 - совместимость с широким спектром аксессуаров

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем или источниками высоких температур (>150 C)
• Не рекомендован для постоянного погружения в жидкости - хотя цинк защищает от влаги, лоток не является герметичным корпусом
• Требуется дополнительный крепеж и соединители - они не входят в комплект
• Не подходит для установки в взрывоопасных зонах без дополнительной защиты по классу взрывозащиты

Примеры использования

• Прокладка силовых кабелей на производственных линиях в машиностроении
• Распределение слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Формирование кабельных маршрутов в подстанциях и распределительных устройствах
• Монтаж трасс на объектах Росатома - например, в системах контроля и управления ядерными установками

Практические советы

• При расчете нагрузки учтите, что полезное сечение 8300 мм2 - это максимальная суммарная площадь всех кабелей внутри лотка; не превышайте этот показатель
• Для длинных участков (более 10 м) предусмотрите компенсационные зазоры и точки крепления каждые 1,5–2 метра
• Выбирайте крепеж с учетом диаметра отверстий в перфорации - обычно подходят M6/M8 болты
• При использовании в холодном климате проверьте целостность цинкового слоя после транспортировки - поврежденные места можно восстановить цинкосодержащей краской
• Артикул mks 810 ft и модель 6057543 - это один и тот же продукт; используйте оба номера при заказе запчастей
