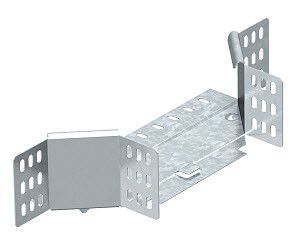

Ответвитель T-образный/крест. 100х85 RAA 810 FT OBO 7122109 Bettermann

Соединение Т-образное/крестовое 85x100 мм от OBO BETTERMANN (артикул RAA 810 FT, 7122109) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков. Изделие из оцинкованной стали обеспечивает прочную и долговечную сборку систем прокладки кабелей в промышленных условиях.

Назначение и область применения

Соединение Т-образное/крестовое 85x100 мм используется для создания T-образных и крестовых пересечений в системах кабельных лотков. Подходит для монтажа на участках, где необходимо изменить направление трассы - например, при выводе кабелей вверх от горизонтальной трассы или при пересечении двух лотков под прямым углом. Применяется в объектах энергетики, машиностроении, транспорте и других отраслях, где требуется надёжная прокладка силовых и управляющих кабелей. Соответствует требованиям лицензии Росатома и внесён в реестр промышленной продукции РФ.

Технические характеристики

• Тип изделия: Т-образное соединение
• Высота боковой стенки: 85 мм
• Ширина лотка: 100 мм
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение: без предустановленных соединительных разъёмов
• Обозначение по каталогу: RAA 810 FT
• Рег. номер в реестре РФ: 1367\22\2023

Совместимость и монтаж

Соединение Т-образное/крестовое 85x100 мм совместимо со всеми листовыми кабельными лотками, имеющими высоту бортов 85 мм, вне зависимости от производителя. Монтаж выполняется путём фиксации болтами или заклёпками к кромкам основного лотка. Отсутствие встроенного соединительного разъёма требует самостоятельной установки крепёжных элементов - рекомендуется использовать комплекты, соответствующие толщине материала (1 мм). Учитывайте внутренний радиус 50 мм при проектировании поворотов - он определяет минимальный допустимый радиус изгиба кабелей внутри лотка.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включено в Реестр промышленной продукции Российской Федерации (№ 1367\22\2023)
• Покрытие «горячий цинк» обеспечивает коррозионную стойкость в агрессивных средах

Преимущества

• Усиленная конструкция из стали толщиной 1 мм выдерживает механические нагрузки и вес заполненных кабелей
• Горячее цинкование защищает от коррозии даже при повышенной влажности и химическом воздействии
• Чётко заданные габариты (85×100 мм) обеспечивают точную совместимость с большинством промышленных лотков
• Подтверждённая сертификация позволяет применять на объектах с особыми требованиями безопасности, включая атомную отрасль

Ограничения применения

• Не предназначен для использования в качестве основного лотка - только как соединительный элемент
• Требует внешнего крепления; не имеет встроенных зажимов или замков
• Не рассчитан на частые демонтажи - многократные разборки могут повредить резьбу крепёжных отверстий
• Не подходит для лотков с высотой борта отличной от 85 мм

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в цехе с оборудованием
• Крестовое пересечение двух параллельных трасс кабелей в распределительном щите
• Разводка кабелей к группе станков от одной магистрали через T-соединение
• Прокладка кабелей в помещениях АЭС, тепловых электростанций и других объектах с контролируемой средой

Практические советы

• При монтаже проверьте соответствие ширины и высоты лотка - 100×85 мм должны точно совпадать с другими элементами системы
• Используйте антивибрационные прокладки при креплении к металлическим рамам оборудования
• Для защиты от пыли и влаги в сочетании с этим соединением применяйте герметичные крышки и уплотнители
• Запомните: внутренний радиус 50 мм - это минимальный радиус, который могут безопасно пройти жёсткие кабели. Для более крупных проводов используйте плавные переходы
• Артикулы RAA 810 FT и 7122109 - это один и тот же продукт. Оба можно использовать при заказе.
