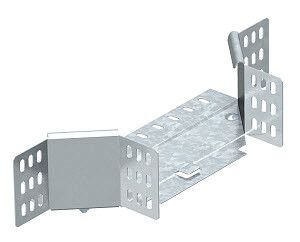

Ответвитель T-образный/крест. 100х85 RAA 810 FS OBO 7002475 Bettermann

Т-образное/крестовое соединение 85x100 мм от OBO BETTERMANN (арт. RAA 810 FS, 7002475) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков, обеспечивая надежную маршрутизацию проводов в промышленных системах.

Назначение и область применения

Этот элемент используется для создания T-образных или крестовых ответвлений в системах кабельных лотков. Подходит для соединения лотков одинакового размера - с высотой бортов 85 мм и шириной 100 мм. Применяется там, где требуется изменить направление трассы: например, при выводе кабелей из горизонтальной трассы на вертикальную опору или при пересечении двух лотков под прямым углом.

Подходит для установки на объектах с жесткими требованиями к безопасности: энергообъекты, заводские цеха, АЭС, объекты Росатома. Учитывая наличие лицензии Росатома, изделие допущено к использованию в ядерной и других высоконагруженных инфраструктурах.

Технические характеристики

• Тип изделия: Т-образное соединение
• Габариты: 85 мм (высота) × 100 мм (ширина)
• Материал: сталь оцинкованная
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм - обеспечивает плавный переход кабелей без повреждения изоляции
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: без соединительных разъемов - требует дополнительной фиксации болтами или заклепками
• Реестр РФ: №1367/22/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Т-образное/крестовое соединение 85x100 мм совместимо со всеми листовыми кабельными лотками, имеющими такую же высоту бортов - 85 мм. Совпадение габаритов гарантирует плотное прилегание без зазоров.

Установка выполняется путем вырезания соответствующего проема в основном лотке и фиксации соединения саморезами, болтами или заклепками. Поскольку изделие не имеет встроенных замков или разъемов, необходимо предусмотреть механическую фиксацию по всем четырем сторонам контакта. Рекомендуется использовать комплектующие того же производителя - OBO BETTERMANN - для сохранения герметичности и прочности системы.

Безопасность и стандарты

Изделие сертифицировано в Реестре промышленной продукции Российской Федерации (№1367/22/2023) и имеет действующую лицензию Росатома. Это подтверждает соответствие требованиям по пожарной безопасности, механической прочности и долговечности в условиях длительной эксплуатации. Материал - оцинкованная сталь - устойчив к воздействию химических веществ и влаги, что снижает риск возникновения коррозийных повреждений.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и однородному материалу
• Защита от коррозии за счет равномерного цинкового покрытия
• Плавный внутренний радиус 50 мм предотвращает перегиб кабелей и снижает нагрузку на изоляцию
• Соответствие нормам Росатома позволяет применять на объектах с особыми требованиями к надежности
• Простая совместимость с большинством стандартных лотков 85×100 мм

Ограничения применения

• Не предназначен для использования в качестве самостоятельного элемента - требует обязательной фиксации к основному лотку
• Не обеспечивает герметичность без дополнительных уплотнителей или крышек
• Не рекомендуется для монтажа в местах с постоянным механическим ударным воздействием - возможна деформация кромок
• Не подходит для лотков другой высоты - даже +-5 мм вызывают неплотное прилегание и риск выпадения кабеля

Примеры использования

• Переход с горизонтального лотка на вертикальную стойку в цеху с автоматизированными линиями
• Обход препятствий (трубопроводов, колонн) через крестовое соединение в распределительных щитовых
• Разводка силовых и слаботочных кабелей в помещениях АЭС и научных комплексов
• Монтаж в подземных каналах и технологических шахтах с высокой влажностью

Практические советы

• Перед монтажом проверьте точное соответствие высоты бортов вашего лотка - 85 мм. Отклонение даже на 2–3 мм нарушает контакт и снижает надежность.
• Используйте антивибрационные прокладки под крепления, особенно на вибрирующих конструкциях - это продлит срок службы.
• Если система должна быть герметичной - после сборки заделайте стыки специальными крышками или термостойким герметиком.
• Для удобства монтажа собирайте соединение на полу перед установкой в трассу - это исключит перекосы и ускоряет работу.
• Храните изделие в сухом месте до монтажа - хотя оно оцинковано, длительное воздействие влаги может вызвать белый налет, который затрудняет крепление.
