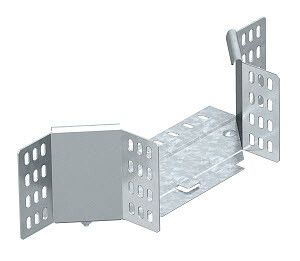

Ответвитель T-образный крест. RAA 110 FS OBO 7002637 Bettermann

Т-образное/крестовое соединение 110x100 мм от OBO BETTERMANN (артикул 7002637, RAA 110 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков, обеспечивая надёжную маршрутизацию проводов в промышленных системах.

Назначение и область применения

Этот элемент используется для создания T-образных или крестовых ответвлений в системах кабельных лотков. Подходит для монтажа на трассах с высотой боковой стенки 110 мм. Применяется в цехах, распределительных устройствах, на объектах энергетики, транспорта и промышленной автоматизации, где требуется изменить направление кабельной трассы без потери жёсткости конструкции.

Технические характеристики

• Тип изделия: Т-образный
• Высота кабельного лотка: 110 мм
• Ширина кабельного лотка: 100 мм
• Материал: оцинкованная сталь
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительных разъёмов - требует самостоятельного крепления
• Обозначение по производителю: RAA 110 FS
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 110x100 мм совместимо с любыми кабельными лотками того же формата - высотой 110 мм и шириной 100 мм, включая продукцию других производителей, если габариты соответствуют. Монтаж выполняется с помощью болтов, самонарезающих винтов или сварки, в зависимости от системы крепления основной трассы. Поскольку изделие не имеет встроенных соединительных разъёмов, необходимо заранее подготовить крепёж и убедиться в доступности точек фиксации на смежных участках лотка.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России, подтверждённым лицензией Росатома и внесением в реестр промышленной продукции №1367\22\2023. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствие стандартам позволяет использовать его на объектах с особыми требованиями к надёжности, включая ядерные установки, химические производства и энергообъекты.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали 1 мм
• Защита от коррозии за счёт равномерного оцинкованного слоя
• Чёткая геометрия с внутренним радиусом 50 мм - предотвращает перегиб кабелей
• Поддержка сертифицированного исполнения для работы на объектах Росатома
• Совместимость с большинством стандартных лотков 110×100 мм

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - только как соединительный компонент
• Требует внешнего крепления; не подходит для быстрого монтажа без дополнительных деталей
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или температур выше +80 C
• Не совместим с лотками другой высоты - например, 80 мм или 150 мм

Примеры использования

• Переход с горизонтальной трассы на вертикальную шахту в цехе с оборудованием
• Разветвление кабельной сети от главного лотка к группе станков
• Соединение лотков в распределительном щите с ограниченным пространством
• Монтаж в зонах с высокими требованиями к пожарной безопасности - например, на АЭС или НПЗ

Практические советы

• Проверьте посадочные размеры лотков перед заказом - даже небольшое отличие в высоте (например, 109 мм) может затруднить сборку
• При использовании на открытом воздухе или в сыром помещении дополнительно герметизируйте места стыков силиконовым составом
• Для удобства монтажа используйте одинаковый тип крепёжа (болты M6/M8) на всей трассе
• Не забудьте про запас свободного пространства внутри лотка - радиус 50 мм не должен сдавливать пучки кабелей
• Артикул 7002637 и обозначение RAA 110 FS - это одно и то же изделие; при закупке указывайте оба варианта для исключения путаницы
