Ответвитель T-образный/крест. RAA 110 FT OBO 7123116 Bettermann

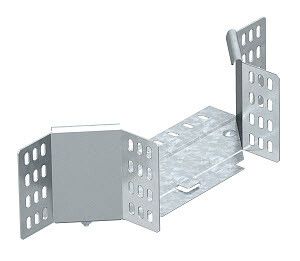

Т-образное/крестовое соединение 110x100 мм горячий цинк от OBO BETTERMANN (арт. 7123116 / RAA 110 FT) предназначено для создания ответвлений в системах кабельных лотков с высотой боковой стенки 110 мм. Продукт обеспечивает надёжное соединение при горизонтальном и вертикальном монтаже, сохраняя целостность трассы и защищённость кабелей.

Назначение и область применения

Т-образное/крестовое соединение 110x100 мм горячий цинk используется для формирования T-образных и крестовых ответвлений в кабельных трассах. Подходит для монтажа на участках, где необходимо изменить направление кабельной системы - например, при переходе от горизонтальной трассы к вертикальной или при распределении кабелей между несколькими направлениями. Применяется в промышленных объектах, энергообъектах, АЭС, транспортной инфраструктуре и других местах, требующих соответствия требованиям Росатома.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 110 мм
• Ширина лотка: 100 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение: без соединительных разъёмов - требуется самостоятельная фиксация болтами или заклёпками
• Производственный сертификат: лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Регистрация в реестре промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 110x100 мм горячий цинк совместимо со всеми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 110 мм. Монтаж выполняется путём вырезания отверстий в основной трассе и фиксации соединения с помощью самонарезающих болтов, заклепок или сварки. Учитывайте внутренний радиус 50 мм - он определяет минимальный допустимый радиус изгиба кабелей внутри лотка. Соединение не имеет встроенных зажимов, поэтому требует дополнительной механической фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных объектов, включая ядерную отрасль, благодаря наличию лицензии Росатома. Покрытие горячим цинком обеспечивает долговечную коррозионную стойкость даже в агрессивных средах. Сертифицировано в Реестре промышленной продукции Российской Федерации (№ 1367\22\2023), что позволяет использовать его в государственных и стратегических объектах.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в условиях повышенной влажности
• Жёсткая конструкция с толщиной 1 мм гарантирует удержание нагрузки от кабелей и внешних воздействий
• Совместимость с широким спектром лотков 110 мм - снижает необходимость замены всей системы
• Подтверждённая безопасность для объектов Росатома - возможность применения в чувствительных инфраструктурах

Ограничения применения

• Не предназначен для использования в качестве поворотного элемента с углом менее 90° - внутренний радиус 50 мм не позволяет выполнять более острые изгибы
• Отсутствие встроенного крепёжа требует дополнительных комплектующих (болты, гайки, шайбы) и времени на сборку
• Не рекомендуется применять в системах с высотой боковой стенки отличной от 110 мм - возможны щели, потеря герметичности и риск повреждения кабелей
• Не является взрывозащитным устройством - не применяется во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Распределение силовых кабелей от главной трассы к группе станков в цехе
• Переход от горизонтального лотка к вертикальному стояку в многэтажном здании
• Обустройство кабельных трасс на АЭС и других объектах с контролируемым доступом
• Монтаж в помещениях с высокой влажностью - холодильные камеры, насосные станции

Практические советы

• Перед установкой проверьте точное соответствие высоты боковой стенки вашего лотка - 110 мм +- 1 мм
• Используйте болты M8 или M10 с плоскими шайбами для равномерного распределения нагрузки
• При необходимости герметизации стыков используйте термостойкий силиконовый герметик, совместимый с оцинкованной сталью
• Не перегружайте соединение - максимальная нагрузка зависит от типа и количества кабелей; соблюдайте нормы заполнения лотка (не более 40–50% площади сечения)
• Для удобства монтажа предварительно разметьте места вырезов на основном лотке, чтобы избежать деформаций
