Ответвитель T-образный/крест. 300х85 RAA 830 FS OBO 7002513 Bettermann

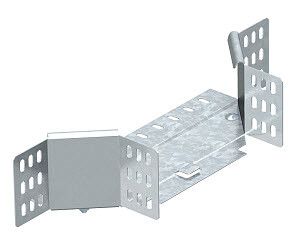

Т-образное/крестовое соединение 300x85 мм RAA 830 FS от OBO BETTERMANN предназначено для создания пересечений между кабельными лотками в системах прокладки проводов и кабелей. Это надежный элемент из оцинкованной стали, совместимый с лотками высотой 85 мм, используется в промышленных и инфраструктурных объектах, где требуется жесткая фиксация и долговечность.

Назначение и область применения

Т-образное/крестовое соединение 300x85 мм RAA 830 FS позволяет организовать пересечение кабельных лотков под углом 90 градусов - например, когда горизонтальный лоток пересекает вертикальный. Подходит для всех типов листовых кабельных лотков с высотой боковой стенки 85 мм. Применяется на производствах, в энергообъектах, транспортных узлах, серверных помещениях и других местах, где требуются сложные маршруты прокладки кабелей.

Технические характеристики

• Габариты: ширина 300 мм, высота 85 мм
• Тип: Т-образный элемент (не крестовый - формирует T-пересечение)
• Материал: сталь с горячим цинкованием
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинковка по ГОСТ 14918, защищает от коррозии
• Исполнение: без встроенных соединительных разъемов - требует внешней фиксации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включен в Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Элемент предназначен исключительно для лотков с высотой боковой стенки 85 мм. Совместим с продукцией OBO BETTERMANN серии RAA 830, а также с аналогичными лотками других производителей, соответствующих этим габаритам. Монтаж выполняется с помощью болтов, самонарезающих винтов или хомутов - соединительные разъемы в комплект не входят. Установка возможна как на горизонтальных, так и на вертикальных участках трассы. Рекомендуется предварительно проверить соответствие профиля лотка и внутреннего радиуса 50 мм - это обеспечивает плавный переход кабеля без повреждения изоляции.

Безопасность и стандарты

Произведено в соответствии с требованиями промышленной безопасности России. Наличие лицензии Росатома и включения в государственный реестр подтверждает соответствие нормам для использования на объектах с повышенными требованиями к надежности. Горячее цинкование обеспечивает устойчивость к агрессивным средам, включая повышенную влажность и температурные колебания.

Преимущества

• Усиленная прочность благодаря толщине металла 1 мм и качественному оцинкованию
• Форма с радиусом 50 мм снижает риск механического повреждения кабелей при прокладке
• Не требует сварки - сборка осуществляется механическими средствами
• Поддерживает стандартизированные решения в рамках системы OBO BETTERMANN
• Соответствует требованиям регулирующих органов РФ, включая Росатом

Ограничения применения

• Не подходит для лотков высотой менее или более 85 мм - не обеспечит герметичность и устойчивость
• Не является герметичным элементом - не применяется во взрывоопасных зонах без дополнительной защиты
• Не имеет встроенного крепления - необходимо использовать собственные крепежные элементы
• Не рекомендуется для частых демонтажей - многократные разборки могут повредить резьбу крепежа

Примеры использования

• Пересечение основного горизонтального кабельного лотка с вертикальным стояком в цехе металлургического завода
• Обход оборудования в распределительном пункте, где кабели должны менять направление
• Создание ответвлений в серверной комнате для подвода питания к ряду стоек
• Монтаж в условиях повышенной влажности - например, в насосных станциях или на открытых площадках

Практические советы

• Перед установкой проверьте, что все лотки имеют одинаковую толщину стенки и точные габариты 85 мм - даже небольшое отклонение может вызвать люфт
• Используйте оцинкованные или нержавеющие крепежи - это сохранит целостность антикоррозийного покрытия
• При прокладке кабелей через соединение следите, чтобы они не перегибались острым углом - радиус 50 мм рассчитан на минимальный допустимый изгиб
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте места контакта противокоррозийной смазкой
• RAA 830 FS - это часть единой системы OBO BETTERMANN; сочетание с другими элементами этой же серии гарантирует совместимость и сертификаты качества
