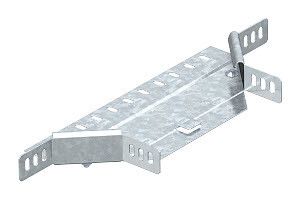

Ответвитель T-образный/крест. 300х35 RAA 330 FS OBO 6040357 Bettermann

Т-образное/крестовое соединение 35x300 мм от OBO BETTERMANN (артикул 6040357, RAA 330 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков. Изделие из оцинкованной стали обеспечивает прочную и долговечную сборку систем прокладки кабелей в промышленных условиях.

Назначение и область применения

Т-образное/крестовое соединение 35x300 мм используется для создания T-образных ответвлений в системах кабельных лотков. Подходит для соединения горизонтальных и вертикальных секций, где высота боковой стенки лотка составляет 35 мм. Применяется в промышленных объектах - на заводах, в распределительных пунктах, на энергообъектах, в том числе в зонах с повышенными требованиями к надежности, например, на предприятиях, имеющих лицензию Росатома.

Технические характеристики

• Тип изделия: Т-образный
• Высота кабельного лотка: 35 мм
• Ширина кабельного лотка: 300 мм
• Материал: сталь оцинкованная
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: цинк (горячее оцинкование)
• Исполнение: без соединительных разъемов - требует самостоятельной фиксации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 35x300 мм совместимо с любыми кабельными лотками, у которых высота боковой стенки равна 35 мм - вне зависимости от производителя. Поскольку изделие не имеет встроенных соединительных разъемов, его необходимо закрепить с помощью болтов, саморезов или других крепежных элементов, подходящих для оцинкованной стали. Монтаж выполняется путем вырезания соответствующего проема в основном лотке и плотной установки соединения с последующей фиксацией по периметру. Учитывайте внутренний радиус 50 мм - он определяет минимальный допустимый угол изгиба кабелей внутри системы.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции Российской Федерации (№1367\22\2023) и имеет официальную лицензию Росатома, что подтверждает его применение на ядерных и других объектах с особыми условиями безопасности. Оцинкованное покрытие защищает металл от коррозии в средах с повышенной влажностью и химическими воздействиями. Соответствие стандартам обеспечивается за счет точного соблюдения геометрических параметров и толщины металла.

Преимущества

• Устойчивость к коррозии благодаря горячему оцинкованию - срок службы увеличен до 20+ лет в промышленной среде
• Жесткая конструкция из стали толщиной 1 мм предотвращает деформацию под нагрузкой
• Поддержка стандартизированной высоты 35 мм позволяет использовать с широким спектром лотков
• Лицензия Росатома открывает доступ к использованию на стратегических объектах
• Готовое решение для сложных маршрутов прокладки без необходимости изготовления нестандартных деталей

Ограничения применения

• Не предназначен для использования в качестве поворотного элемента - только для T-образных ответвлений
• Требует внешнего крепежа; несовместим с системами быстрого монтажа без сверления и болтовых соединений
• Не рекомендуется для применения в агрессивных химических средах без дополнительной защиты (например, кислоты, щелочи)
• Не подходит для лотков с высотой стенки отличной от 35 мм - возможны зазоры и снижение жесткости

Примеры использования

• Переход с горизонтального лотка на вертикальную шахту в цехе с конвейерной линией
• Разветвление трассы кабелей управления к оборудованию на этаже выше
• Обустройство распределительных коробок в подземных кабельных каналах АЭС или тепловых станций
• Сборка многоуровневых систем прокладки в серверных помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие высоты стенки вашего лотка - 35 мм точно. Отклонение даже на 2–3 мм может вызвать провисание или негерметичность
• Используйте антивибрационные прокладки при монтаже на вибрирующем оборудовании - это продлит срок службы соединения
• Фиксируйте соединение минимум в четырех точках: по углам каждого контакта с лотком. Это исключит люфт и риск повреждения кабелей
• При работе с большими объемами кабелей следите, чтобы суммарный диаметр не превышал 80% свободного сечения - внутренний радиус 50 мм уже задает ограничение на изгиб
• Запасные части этого типа легко заменить - артикулы 6040357 и RAA 330 FS одинаково распространены в сервисных центрах OBO BETTERMANN
