Кабельный листовой лоток перфорированный 110x300x3000 (SKS 130 FS) | 6061303 OBO Bettermann

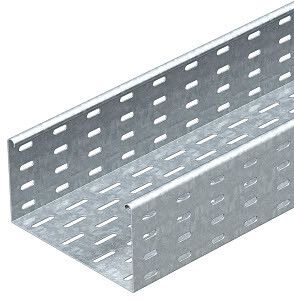

Кабельный лоток листовой перфорированный 110x300x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6061303, тип SKS 130 FS) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными механическими и температурными нагрузками.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в условиях, где важна прочность, доступ к проводам и безопасность. Подходит для установки на стенах, потолках, в технологических каналах, на эстакадах и в производственных зонах с высокой плотностью кабелей. Применяется в энергетике, машиностроении, транспорте, химической и пищевой промышленности. Особенно эффективен там, где требуется частый осмотр, модификация или расширение кабельной сети.

Технические характеристики

• Габариты: 110 мм (высота бортов) × 300 мм (ширина) × 3000 мм (длина)
• Толщина стали: 1,5 мм - обеспечивает жёсткую конструкцию при значительных нагрузках
• Материал: оцинкованная сталь - защищает от коррозии в агрессивных средах
• Полезное сечение: 32 800 мм2 - позволяет разместить до 90–110 кабелей диаметром до 10 мм (зависит от типа изоляции)
• Покрытие: цинк - соответствует требованиям GOST 14918 и ISO 1461
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Исполнение: с соединителем - готов к сборке без дополнительных элементов
• Перфорация: боковые стенки и дно - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления через отверстия
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию в ядерной и радиационно опасной сфере
• Регистрационный номер в реестре промышленной продукции РФ: 1367/12/2023

Совместимость и монтаж

Лоток совместим с комплектующими серии SKS от OBO BETTERMANN: углы, переходники, кронштейны, крышки и соединители. Установка выполняется с помощью болтов или саморезов через перфорацию в дне. Соединитель уже установлен - достаточно совместить два лотка и закрутить болты. Монтаж возможен на вертикальных и горизонтальных поверхностях. Для крепления используйте кронштейны с шагом не более 1,5 метра. Посадочные отверстия в дне имеют диаметр 8 мм - подходят под M6/M8 крепёж.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15, IEC 61537 и EN 61537. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие снижает риск электрохимической коррозии. Лицензия Росатома гарантирует соответствие нормам безопасности для объектов с повышенным уровнем ответственности. Сертифицирован для работы при температурах от –40C до +60C.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и профильному усилению
• Перфорация по всей поверхности - удобство прокладки, обслуживания и переупаковки кабелей
• Уже встроен соединитель - экономия времени на сборке
• Цинкование - долгий срок службы даже во влажных и агрессивных средах
• Поддержка лицензионного использования в ядерной и других критичных сферах

Ограничения применения

• Не рекомендован для постоянного погружения в воду - хотя оцинкован, не является герметичным решением
• Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты (например, гофры или труб)
• При температурах выше +60C возможна потеря прочности - проверьте условия эксплуатации
• Запрещено использовать в качестве несущего элемента для оборудования массой свыше 100 кг на один участок

Примеры использования

• Прокладка кабелей управления на заводе по производству металлоконструкций
• Кабельная трасса в подстанции 10(6)/0,4 кВ
• Фиксация сигнальных и силовых кабелей на конвейерной линии пищевого комбината
• Обустройство кабельных каналов в лабораториях НИИ с требованием к сертификации Росатома

Практические советы

• При прокладке длинных трасс оставляйте компенсационные зазоры между лотками - металл расширяется при нагреве
• Для кабелей большого диаметра (более 25 мм) рассчитывайте заполнение не более 60% полезного сечения
• Используйте крышку (артикул 6061304) при необходимости защиты от пыли и случайного контакта
• Проверяйте совпадение ширины и глубины перед заказом - другие модели серии SKS имеют другую высоту борта (например, 75 мм или 150 мм)
• При монтаже на деревянную или пластиковую поверхность применяйте анкерные болты - обычные саморезы не надёжны
