Вертикальный угол 90° внешний 110x300 (RBV 130 F FS) | 7007358 OBO Bettermann

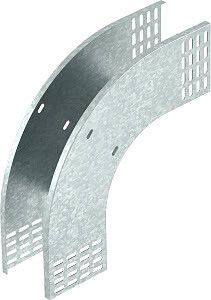

Угол вертикальный внешний 90 градусов 110x300 мм от OBO BETTERMANN (артикул 7007358, тип RBV 130 F FS) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 110 мм. Изделие обеспечивает надёжную маршрутизацию кабелей в вертикальных направлениях, особенно там, где требуется жёсткая фиксация и защита от механических воздействий.

Назначение и область применения

Этот угол используется для изменения направления кабельных трасс на 90° в наружном углу, когда кабельные лотки проходят через перегородки, стены или переходы между этажами. Подходит для всех типов кабельных лотков с высотой боковой стенки 110 мм. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах, где требуются прочные и долговечные решения для прокладки силовых и управляющих кабелей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный наружный поворот трассы;
• Высота: 110 мм - соответствует стандартной высоте боковых стенок кабельных лотков этой серии;
• Ширина: 300 мм - определяет горизонтальный размер поворота, влияет на радиус изгиба и место установки;
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость и долговечность в агрессивных средах;
• Толщина материала: 1 мм - достаточна для сохранения формы под нагрузкой, но не предназначена для восприятия значительных ударных нагрузок;
• Направление изгиба: вертикально ниспадающий - ориентирован на движение кабелей сверху вниз;
• Исполнение изгиба: жесткий изгиб - не имеет гибкости, монтируется как готовый элемент;
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918, защищает от влаги и химических веществ;
• Перфорация в основании: да - позволяет закреплять угол саморезами или болтами прямо к поверхности;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам с помощью болтов или зажимов;
• Тип: RBV 130 F FS - внутренняя классификация OBO Bettermann, указывает на серию и исполнение;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики;
• Реестр промышленной продукции РФ: 1367\9\2023 - подтверждён соответствие требованиям российского законодательства.

Совместимость и монтаж

Угол совместим с кабельными лотками OBO Bettermann серии RBV, а также с другими лотками, имеющими высоту боковой стенки 110 мм. Для монтажа необходимо:

• Закрепить угол к основе с помощью саморезов или болтов через перфорированные отверстия в основании;
• Подсоединить к нему кабельные лотки с помощью комплектных болтовых соединений (не входят в комплект);
• Обеспечить плотное прилегание к лоткам - зазоры недопустимы, чтобы предотвратить провисание кабелей;
• Не использовать в качестве несущего элемента - он не рассчитан на вес кабелей, только на их направление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем прокладки кабелей. Лицензия Росатома подтверждает возможность применения на ядерных объектах. Соответствие реестру промышленной продукции РФ гарантирует соблюдение нормативов по качеству и экологичности. Материал не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и толщине 1 мм;
• Защита от коррозии - срок службы увеличивается в агрессивных условиях (высокая влажность, химические пары);
• Перфорация упрощает монтаж - не нужен дополнительный кронштейн;
• Совместимость с широким спектром лотков - снижает необходимость замены всей системы;
• Документально подтверждённая пригодность для объектов Росатома - повышает доверие при аудите.

Ограничения применения

• Не применяется в системах с динамическими нагрузками (вибрации, удары) - материал слишком тонкий;
• Не предназначен для использования в качестве несущей конструкции - все весовые нагрузки должны передаваться на лотки и крепления;
• Не рекомендован для открытого монтажа в условиях постоянного прямого солнечного света - цинк со временем теряет блеск, хотя не теряет защитные свойства;
• Требует обязательного крепления к несущей поверхности - нельзя устанавливать свободно или на гибкие подвески.

Примеры использования

• Переход кабельной трассы с одного уровня на другой в распределительной подстанции;
• Формирование наружного угла при прокладке кабелей вдоль колонны или стены в цеху;
• Проход через потолочные перекрытия в административных зданиях с использованием лотков 110 мм;
• Прокладка кабелей в помещениях АЭС, где требуется повышенная надёжность и документальное подтверждение соответствия.

Практические советы

• Проверьте посадочный диаметр лотка - он должен точно соответствовать 110 мм, иначе возможен люфт и провисание кабелей;
• При монтаже используйте антивибрационные прокладки между углом и поверхностью, если есть риск вибраций;
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую сталь и нарушить герметичность;
• При необходимости комбинируйте этот угол с другими элементами серии RBV - система будет целостной и сертифицированной;
• Артикул 7007358 и тип RBV 130 F FS всегда указывайте при заказе запчастей - это исключит ошибки при замене.
