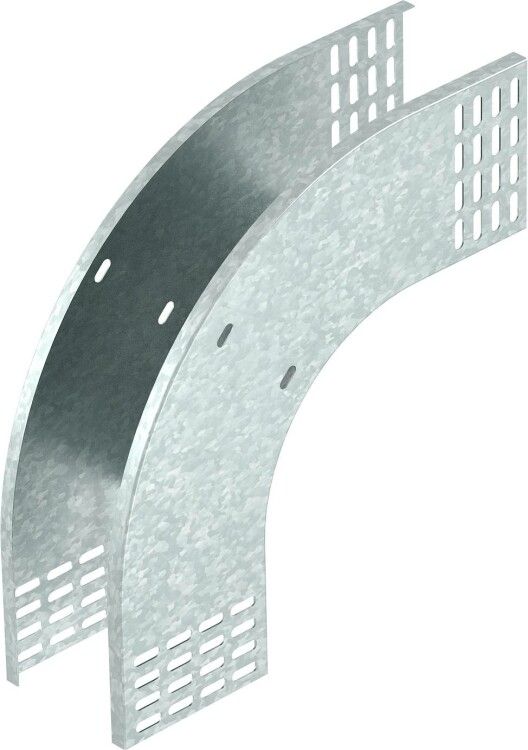

Вертикальный угол 90° внешний 110x100 (RBV 110 F FS) | 7007350 OBO Bettermann

Угол вертикальный внешний 90 градусов 110x100 мм от OBO BETTERMANN (артикул 7007350, тип RBV 110 F FS) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 110 мм. Изделие обеспечивает надёжную маршрутизацию кабелей в вертикальных плоскостях, сохраняя целостность защиты и удобство монтажа.

Назначение и область применения

Угол используется для изменения направления кабельного пути на 90° во внешних углах системы. Подходит для установки в кабельных лотках с высотой боковой стенки 110 мм - например, в лотках серий OBO Bettermann RBV, RBS, RBL. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре, где требуется защищённая трассировка силовых и слаботочных кабелей. Особенно эффективен там, где важна механическая прочность и долговечность конструкции.

Технические характеристики

• Угол изгиба: 90° - жёсткий, без возможности регулировки
• Высота: 110 мм - соответствует стандартной высоте боковых стенок совместимых лотков
• Ширина: 100 мм - внутреннее расстояние между плоскостями угла
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость в условиях повышенной влажности
• Толщина материала: 1 мм - достаточна для выдерживания нагрузок при монтаже и эксплуатации
• Покрытие: цинк - однородное, без дополнительных лаков или красок
• Перфорация: да - отверстия для крепления через болты или заклёпки
• Направление изгиба: вертикально ниспадающий - позволяет опускать кабельную трассу вниз
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Тип: RBV 110 F FS - указывает на принадлежность к серии лотков OBO Bettermann

Совместимость и монтаж

Угол совместим с любыми кабельными лотками, имеющими высоту боковой стенки 110 мм, включая модели OBO Bettermann RBV, RBS, RBL. Монтаж выполняется путём фиксации к торцам лотков с помощью самонарезающих винтов, болтов или заклёпок через перфорированные отверстия. Угол не имеет встроенных зажимов - необходимо использовать комплектующие, подходящие к основному лотку. Для герметичности соединений рекомендуется применять уплотнители или термоклеевые ленты, если система работает в условиях запылённости или влаги.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности Российской Федерации: зарегистрировано в Реестре промышленной продукции РФ (№1367/9/2023) и имеет лицензию Росатома (ЦО-12-101-13253 от 12.04.2023). Это допускает использование в ядерных и других объектах с особыми требованиями к электрооборудованию. Материал соответствует ГОСТ 14918-80 (оцинкованная сталь) и EN 10346 (для аналогичных европейских решений).

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественному оцинкованию
• Готовый угол снижает время монтажа по сравнению с ручным изгибом лотков
• Перфорация позволяет равномерно распределить усилия крепления и исключить деформацию
• Совместимость с широким спектром лотков OBO Bettermann и аналогов
• Не требует специального оборудования для установки - достаточно обычного инструмента

Ограничения применения

• Не подходит для горизонтальных поворотов - только для вертикальных ниспадающих участков
• Не является герметичным элементом; при необходимости защиты от воды и пыли требуется дополнительная герметизация
• Не рассчитан на частые демонтажи - многократное снятие и установка может повредить перфорацию
• Запрещено использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - цинковое покрытие не обеспечивает стойкости к таким воздействиям

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в производственном цехе
• Формирование выхода кабеля из шкафа управления вниз к оборудованию
• Обход препятствий (колонны, трубопроводы) в технологических помещениях АЭС или тепловых станций
• Подключение кабелей к нижним точкам распределительных устройств

Практические советы

• Проверьте перед монтажом, что высота стенки вашего лотка точно составляет 110 мм - даже +-2 мм может вызвать неплотное прилегание
• Используйте крепёж с антикоррозийным покрытием (например, нержавеющие болты M6/M8) для продления срока службы соединения
• При групповом монтаже нескольких углов - соблюдайте одинаковый шаг крепления, чтобы избежать перекоса всей трассы
• Для помещений с высокой влажностью (теплицы, холодильники, насосные станции) дополнительно обработайте места стыков герметиком на основе силикона
• Артикул 7007350 и тип RBV 110 F FS - это одно изделие. При заказе используйте оба обозначения для точного попадания в каталог
