Угловая секция 45° 85x200 (RB 45 820 FS) | 7000499 OBO Bettermann

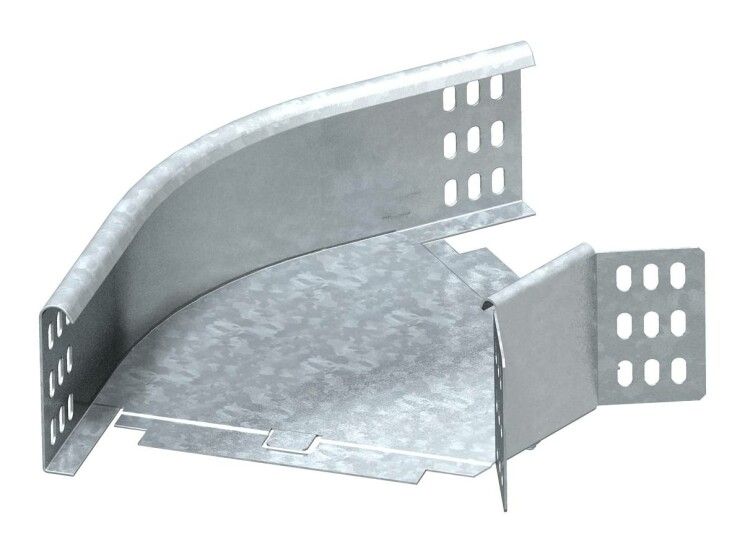

Угловая секция 45 градусов 85x200 мм от OBO BETTERMANN (арт. rb 45 820 fs, арт. 7000499) предназначена для создания плавного перехода между участками кабельных лотков под углом 45°, обеспечивая целостность трассы и удобство прокладки кабелей в сложных условиях монтажа.

Назначение и область применения

Эта угловая секция используется для изменения направления кабельных лотков на угол 45°. Подходит для систем с высотой боковой стенки 85 мм - совместима с большинством стандартных лотков OBO BETTERMANN и аналогичными моделями других производителей. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, где требуется компактное и надёжное изменение траектории кабельной трассы. Особенно актуальна там, где нельзя использовать два прямых участка под 90° из-за ограниченного пространства.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке;
• Размеры: 85 мм (высота) × 200 мм (ширина) - соответствует стандартным лоткам с высотой стенки 85 мм;
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Материал: сталь оцинкованная - устойчивость к коррозии в помещениях с повышенной влажностью;
• Толщина металла: 1 мм - достаточна для жёсткой фиксации и выдерживания нагрузок от заполненных лотков;
• Исполнение изгиба: жесткий - сохраняет форму без деформаций после установки;
• Перфорация: да - возможность крепления саморезами или болтами через предварительно просверленные отверстия;
• Покрытие: цинк - антикоррозийное покрытие класса Z275 по DIN EN ISO 1461;
• Исполнение: встроен соединительный элемент - обеспечивает герметичное и прочное соединение с прямыми участками лотков без дополнительных деталей.

Совместимость и монтаж

Угловая секция 45 градусов 85x200 мм совместима с любыми кабельными лотками OBO BETTERMANN серии RB с высотой стенки 85 мм. Также работает с другими лотками того же стандарта - проверьте соответствие внутренней ширины и расположению перфорационных рядов. Монтаж выполняется путём плотного защёлкивания с торцами прямых участков лотков; дополнительно рекомендуется закрепить изделие саморезами через перфорацию. Соединительный элемент внутри гарантирует равномерную передачу нагрузки и исключает провисание при заполнении кабелями до максимальной нормы.

Безопасность и стандарты

• Произведено в соответствии с требованиями немецких и европейских стандартов для кабельных систем;
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики;
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - официально сертифицирована для использования на территории России.

Преимущества

• Не требует дополнительных крепёжных элементов - соединительный механизм уже встроенный;
• Жёсткая форма сохраняется даже при значительном весе кабелей - минимизация прогибов;
• Перфорированная поверхность позволяет легко фиксировать секцию к потолку, стене или раме;
• Цинковое покрытие увеличивает срок службы в агрессивных средах без необходимости окраски;
• Подтверждённая совместимость с продукцией OBO BETTERMANN - гарантированная долговечность всей системы.

Ограничения применения

• Не предназначен для внешних открытых площадок - отсутствует степень защиты IP, не рассчитана на воздействие осадков;
• Не применяется с лотками другой высоты стенки - например, 100 мм или 60 мм - возможны зазоры и потеря герметичности;
• Не следует использовать в местах постоянного контакта с химически активными жидкостями - цинк устойчив, но не к concentrated кислотам или щелочам;
• Не заменяет поворотные муфты для силовых кабелей малого диаметра - при использовании многожильных кабелей с жёсткими оболочками проверяйте радиус изгиба согласно ГОСТ 31996.

Примеры использования

• Прокладка кабелей в производственных цехах с препятствиями - трубопроводами, колоннами, оборудованием;
• Создание маршрутов в серверных комнатах для организации вертикальных и горизонтальных трасс;
• Монтаж в АЭС, тепловых электростанциях и распределительных пунктах благодаря наличию лицензии Росатома;
• Формирование ответвлений от основной трассы в труднодоступных зонах, где невозможно сделать 90° поворот.

Практические советы

• Перед монтажом проверьте, что все смежные участки лотков имеют одинаковый профиль и шаг перфорации - иначе возникнет перекос;
• При заполнении лотка более чем на 60% используйте дополнительные точки крепления к несущей конструкции - особенно на длинных участках;
• Не затягивайте крепёж слишком сильно - можно повредить цинковое покрытие и вызвать точечную коррозию;
• Для работы в сыром помещении рекомендовано контролировать уровень влаги - хотя материал оцинкованный, длительное воздействие воды может привести к образованию белого налёта (белый порошок);
• Артикулы 7000499 и rb 45 820 fs - это одна и та же модель, просто разные форматы номеров. Убедитесь, что заказываете именно её, а не другие варианты с другим углом или размером.
