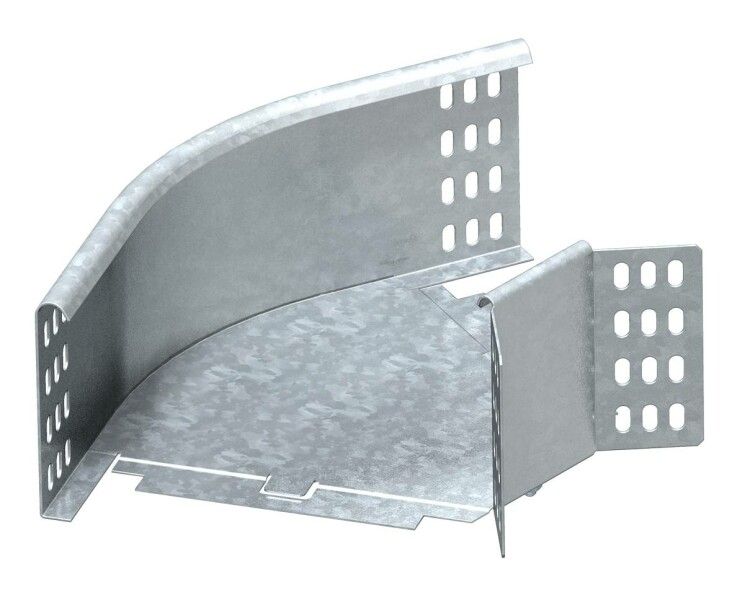

Угловая секция 45° 110x200 (RB 45 120 FS) | 7000650 OBO Bettermann

Угловая секция 45 градусов 110x200 мм от OBO BETTERMANN (арт. 7000650 / RB 45 120 FS) предназначена для изменения направления кабельного лотка под углом 45°, обеспечивая плавный переход между горизонтальными участками системы с высотой стенки 110 мм.

Назначение и область применения

Эта угловая секция используется для сборки кабельных систем в местах, где требуется изменить направление трассы на 45 градусов. Подходит для всех типов кабельных лотков с высотой боковой стенки 110 мм. Применяется в промышленных объектах - на заводах, в энергообъектах, транспортных узлах и других зонах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Угол поворота: 45°
• Высота: 110 мм
• Ширина: 200 мм
• Материал: оцинкованная сталь
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение изгиба: жесткий (без гибких элементов, формируется за счет формы детали)
• Покрытие: цинк - антикоррозийное защитное покрытие по ГОСТ
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия
• В комплекте: соединительный элемент - для быстрой сборки с другими элементами лотка
• Обозначение типа: RB 45 120 FS

Совместимость и монтаж

Угловая секция 45 градусов 110x200 мм совместима исключительно с кабельными лотками, имеющими высоту стенки 110 мм. Соединение происходит с помощью входящего в комплект соединительного элемента - он плотно фиксирует секцию к прямому участку лотка без дополнительных крепежей. Для установки используйте болты через перфорацию в основании. Убедитесь, что внутренний радиус 50 мм соответствует минимальному допустимому радиусу изгиба кабеля - это предотвращает повреждение изоляции.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики
• Занесено в Реестр промышленной продукции РФ: 1367\9\2023 - официальное разрешение на применение на территории России

Преимущества

• Жесткая форма обеспечивает точную геометрию без деформаций после монтажа
• Оцинкованная сталь гарантирует долгую службу даже во влажных и агрессивных средах
• Перфорированное основание ускоряет крепление к опорным конструкциям
• Встроенный соединительный элемент снижает время монтажа и исключает потерю комплектующих
• Соответствие лицензии Росатома расширяет возможности применения на ответственных объектах

Ограничения применения

• Не применяется с лотками другой высоты (например, 80 мм или 150 мм) - возможны щели и потеря защиты
• Жесткий изгиб требует соблюдения минимального радиуса прокладки кабелей - не рекомендуется использовать для кабелей с малым допустимым радиусом изгиба
• Не предназначен для вертикальных поворотов - только для горизонтальных участков трассы
• Не заменяет гибкие уголки - при необходимости частых демонтажей лучше выбрать другие решения

Примеры использования

• Смена направления трассы в цеху на производстве - переход между двумя линиями оборудования
• Обход препятствий (колонн, трубопроводов) в распределительном устройстве
• Прокладка кабелей в помещениях АЭС и других объектах с повышенными требованиями к надежности
• Сборка сложных маршрутов в автоматизированных системах управления

Практические советы

• Перед монтажом проверьте, чтобы все лотки в системе имели одинаковую высоту - 110 мм - идентичную этой секции
• Используйте болты M6 или M8 для крепления через перфорацию - они обеспечивают достаточную нагрузочную способность
• Не затягивайте соединители слишком сильно - это может деформировать оцинкованное покрытие
• Если система работает в условиях повышенной влажности, дополнительно смажьте места соединений противокоррозийной смазкой
• Артикул 7000650 и тип RB 45 120 FS - это одно изделие; при заказе указывайте оба обозначения для точности
