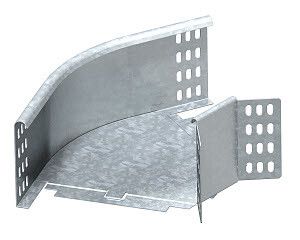

Угловая секция 45° 110x300 (RB 45 130 FS) | 7000677 OBO Bettermann

Угловая секция 45 градусов 110x300 мм от OBO BETTERMANN (артикул rb 45 130 fs, 7000677) предназначена для изменения направления кабельных трасс на 45° в системах кабельных лотков с высотой бортов 110 мм. Изготовлена из оцинкованной стали с перфорацией, обеспечивает надежную сборку и совместима с основными типами лотков этой серии.

Назначение и область применения

Угловая секция 45 градусов 110x300 мм используется для формирования поворотов в кабельных трассах между горизонтальными участками лотков. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, энергообъектах и инфраструктурных зонах. Применяется там, где требуется сохранить компактный радиус изгиба и сохранить целостность системы кабельной организации.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода без резких изгибов кабелей
• Высота: 110 мм - соответствует стандартным кабельным лоткам с такой высотой бортов
• Ширина: 300 мм - внутренняя ширина прохода, определяющая вместимость кабелей
• Внутренний радиус: 50 мм - минимальный радиус изгиба внутри секции, важен для защиты изоляции кабелей
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Перфорация: да - позволяет фиксировать секцию болтами или заклепками через отверстия
• Исполнение: без соединительного разъема - требует самостоятельной фиксации к смежным элементам
• Тип: RB 45 130 FS - заводской код серии от OBO BETTERMANN

Совместимость и монтаж

Угловая секция 45 градусов 110x300 мм совместима с кабельными лотками OBO BETTERMANN серии RB, а также с аналогичными изделиями других производителей, имеющими ту же высоту бортов (110 мм) и шаг перфорации. Для монтажа необходимо:

• Закрепить секцию к предыдущему и последующему прямому участку лотка с помощью саморезов, болтов или заклепок через перфорированные отверстия
• Обеспечить равномерное распределение нагрузки на крепеж - не допускать провисания
• Не использовать в качестве несущего элемента - только как направляющую часть трассы
• Проверить соответствие внутреннего радиуса (50 мм) требованиям к радиусу изгиба используемых кабелей

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешено применение на объектах атомной энергетики
• Включен в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства РФ
• Соответствует нормам безопасности для кабельных систем в промышленных помещениях

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в сырых или химически активных средах
• Перфорация упрощает быстрый и надежный монтаж без необходимости сверления
• Форма с радиусом 50 мм снижает риск повреждения кабелей при прокладке
• Совместимость с широким спектром лотков делает ее универсальной заменой в существующих системах
• Поддержка лицензионного статуса Росатома расширяет возможности применения на ответственных объектах

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Не имеет встроенной фиксации - требует дополнительных крепежных элементов
• Не рекомендуется для использования в местах с частыми ударными нагрузками без внешней защиты
• Не подходит для кабельных лотков с высотой бортов менее или более 110 мм
• Не является герметичным элементом - не применяется в взрывоопасных зонах без дополнительной изоляции

Примеры использования

• Смена направления трассы в цехе на производстве металлоконструкций
• Обход оборудования на тепловой электростанции с сохранением доступа к кабелям
• Прокладка кабелей в распределительном пункте с ограниченным пространством
• Модернизация старых кабельных систем на объектах Росатома

Практические советы

• Перед установкой проверьте, что внутренний радиус 50 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов
• При использовании в длинных трассах чередуйте угловые секции с прямыми участками - так снижается напряжение на кабели
• Если система работает в условиях вибрации, дополнительно затяните все крепежи и рассмотрите использование антивибрационных прокладок
• Для удобства сборки можно заранее отметить места крепления на лотках - это экономит время при монтаже
• Артикулы rb 45 130 fs и 7000677 - это один и тот же продукт; используйте любой из них при заказе
