Кабельный листовой лоток перфорированный 110x200x3000 (SKS 120 FS) | 6061206 OBO Bettermann

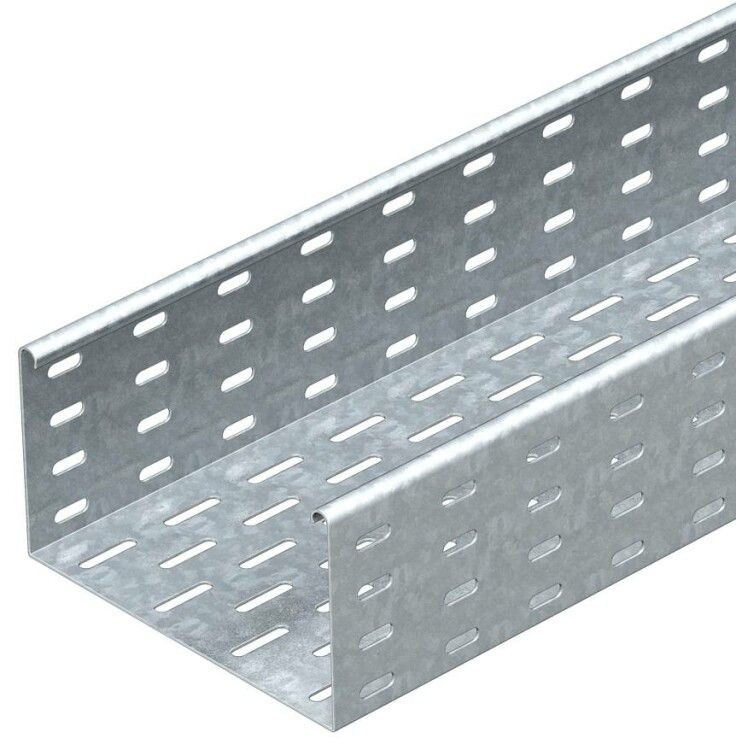

Кабельный лоток листовой перфорированный 110x200x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6061206, тип SKS 120 FS) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными требованиями к прочности и огнестойкости.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на объектах с большими нагрузками: заводы, энергообъекты, транспортные терминалы, АЭС, подстанции. Подходит для прокладки кабелей вдоль стен, потолков и в шахтах. Благодаря оцинкованной стали и огнестойкости, применяется там, где важна долговечность и безопасность - например, в зонах с риском возгорания или высокой влажностью.

Технические характеристики

• Габариты: 110 мм (высота) × 200 мм (ширина) × 3000 мм (длина)
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь - защищает от коррозии
• Полезное сечение: 21 800 мм2 - позволяет разместить значительный объем кабелей
• Покрытие: цинк (гальванический слой) - обеспечивает устойчивость к агрессивным средам
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: с соединителем - упрощает сборку секций без дополнительных элементов
• Перфорация: боковые стенки и дно - для вентиляции, крепления и прокладки кабелей
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ: 1367\12\2023

Совместимость и монтаж

Лоток совместим с другими элементами системы SKS 120 от OBO BETTERMANN: углы, переходники, кронштейны и крепежи. Монтаж выполняется с помощью встроенных соединителей - они обеспечивают герметичное и жесткое стыкование без сварки. Перфорация в дне позволяет крепить лоток к опорам через болты или хомуты. Установка возможна на вертикальные и горизонтальные поверхности. Для длинных трасс рекомендуется использовать компенсационные участки каждые 15–20 метров.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов по пожарной безопасности и промышленному оборудованию. Наличие лицензии Росатома подтверждает применение на ядерных и других критически важных объектах. Огнестойкость означает, что лоток не распространяет пламя и сохраняет целостность при воздействии открытого огня до 90 минут (по внутренним испытаниям OBO). Соответствие реестру РФ гарантирует легальность использования в государственных закупках.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм - выдерживает тяжелые кабельные пакеты
• Перфорация по всей площади - удобство прокладки, обслуживания и модификации трассы
• Уже встроен соединитель - экономит время на сборке и снижает количество деталей
• Оцинкованное покрытие - не требует окраски, служит десятки лет даже в сыром воздухе
• Подходит для систем с частым доступом - легко открывать, осматривать и дополнять кабелями

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, она не заменяет IP-защиту. Не следует использовать в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться. Лоток не рассчитан на прямую солнечную радиацию без защиты - длительное UV-воздействие может повредить цинковый слой. Не подходит для установки внутри взрывоопасных зон без дополнительной сертификации ATEX.

Примеры использования

• Прокладка силовых кабелей между трансформаторами и распределительными щитами на подстанциях
• Фиксация кабелей управления на конвейерах в пищевой промышленности
• Кабельные трассы в тоннелях метро - благодаря огнестойкости и перфорации
• Обустройство кабельных каналов в цехах АЭС - по лицензии Росатома
• Сборка многоканальных трасс в логистических комплексах с плотной укладкой кабелей

Практические советы

• При проектировании учтите посадочные габариты: ширина 200 мм требует минимум 220 мм свободного пространства для монтажа
• Для изгиба трассы используйте специальные угловые элементы SKS 120 - не пытайтесь гнуть лоток вручную
• При использовании в помещениях с высокой влажностью проверьте состояние цинкового покрытия раз в год
• Часто забывают: перфорация в дне - это не просто отверстия, а точки крепления; используйте анкерные болты M8-M10
• Артикул 6061206 - это именно модель SKS 120 FS. Не путайте с аналогами от других брендов, даже если размеры совпадают - система OBO имеет уникальные соединители
