Кабельный листовой лоток перфорированный 110x200x3050 (SKSM 120 FT) | 6059635 OBO Bettermann

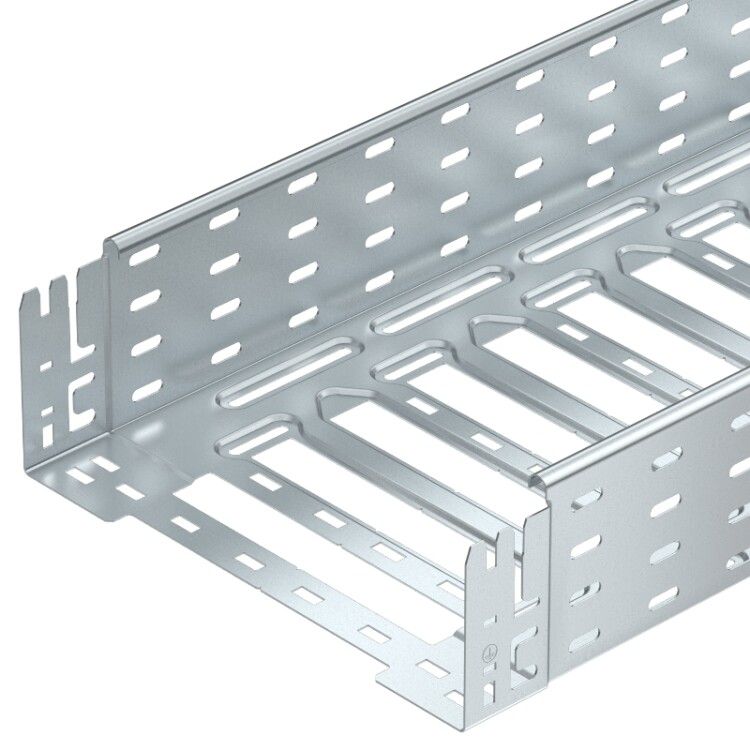

Кабельный лоток перфорированный 200х110 L3050 сталь 1.5 мм SKSM 120 FT от OBO BETTERMANN - это готовый к монтажу элемент системы кабельных трасс KTS, предназначенный для прокладки силовых и слаботочных кабелей в промышленных помещениях. Благодаря интегрированному соединителю и горячему цинкованию, он обеспечивает надежную, долговечную и быструю сборку без дополнительных крепежных деталей.

Назначение и область применения

Кабельный лоток перфорированный 200х110 L3050 сталь 1.5 мм SKSM 120 FT используется для прокладки кабелей в промышленных зонах, на производствах, в распределительных щитах, на конвейерах и в других местах, где требуется жесткая, защищенная и легко модифицируемая трасса. Подходит для вертикальной и горизонтальной прокладки. Применяется в объектах с требованиями пожарной безопасности - например, там, где установлены спринклерные системы, согласно норме VdS 2092.

Технические характеристики

• Размеры: 200 мм (ширина) × 110 мм (высота) × 3050 мм (длина)
• Толщина стали: 1,5 мм - обеспечивает достаточную жесткость при нагрузках и устойчивость к деформации
• Полезное сечение: 21 800 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Перфорация: тип SKSM 120 FT - сплошная боковая перфорация с отверстиями 7×20 мм, расположенная с шагом 30%
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах, увеличивает срок службы
• Исполнение: с интегрированным соединителем - позволяет соединять лотки друг с другом без дополнительных фланцев или болтов
• Фактическая рабочая длина: 3000 мм - после сборки с учетом перекрытия соединителей

Совместимость и монтаж

Кабельный лоток перфорированный 200х110 L3050 сталь 1.5 мм SKSM 120 FT совместим с другими элементами системы KTS от OBO BETTERMANN: углы, переходники, кронштейны и крышки. Интегрированный соединитель позволяет собирать участки трассы за считанные минуты - достаточно совместить торцы и зафиксировать замком. Перфорация 7×20 мм позволяет крепить дополнительные элементы: кабельные зажимы, крепления к стене, опоры, ответвители. Монтаж возможен на стены, потолки, колонны с помощью стандартных крепежей, подходящих под перфорацию.

Безопасность и стандарты

Лоток соответствует требованию VdS 2092 - допущен к применению в помещениях с автоматическими спринклерными системами пожаротушения. Горячее цинкование соответствует DIN EN ISO 1461, обеспечивая класс защиты ZA2. Материал - сталь S235JR, что гарантирует механическую прочность и совместимость с промышленными условиями эксплуатации.

Преимущества

• Ускоренный монтаж благодаря интегрированному соединителю - снижает трудозатраты и время сборки
• Высокая степень адаптивности: перфорация позволяет легко добавлять крепления, выводы, ответвления
• Долгий срок службы: горячее цинкование защищает от ржавчины даже во влажных и агрессивных средах
• Поддержка пожарной безопасности: соответствие VdS 2092 делает его пригодным для объектов с высокими требованиями к противопожарной защите
• Четко заданная геометрия и точные размеры обеспечивают предсказуемую сборку без “нагромождений”

Ограничения применения

Не предназначен для прямого контакта с открытым пламенем или температур выше +100 C. Не рекомендуется использовать в условиях постоянного воздействия кислот, щелочей или сильных растворителей - хотя цинкование устойчиво, длительный контакт с химикатами может повредить покрытие. Также не следует применять в качестве несущего элемента для тяжелых трубопроводов или оборудования - лоток рассчитан исключительно на вес кабелей и легких крепежей.

Примеры использования

• Прокладка кабелей управления на заводе по производству пищевых продуктов
• Трассировка сигналов и питания на конвейерной линии в автомобильной сборке
• Обустройство кабельных каналов в распределительных пунктах с повышенной влажностью
• Создание кабельных трасс в логистических центрах с автономными системами пожаротушения

Практические советы

• При проектировании трассы учтите, что реальная длина между соединениями - 3000 мм, а не 3050 мм - из-за перекрытия соединителя
• Для вертикальной прокладки используйте дополнительно крепления через каждые 1–1,5 метра - даже при наличии перфорации
• Выбирайте крышки KTS того же типа - они точно совпадают по форме и перфорации
• Проверьте посадочные места перед монтажом: перфорация должна быть чистой, без заусенец - иначе затруднятся крепления
• Этот лоток - часть серии KTS; все комплектующие этой серии взаимозаменяемы, поэтому можно смешивать с другими изделиями OBO Bettermann из той же линейки
