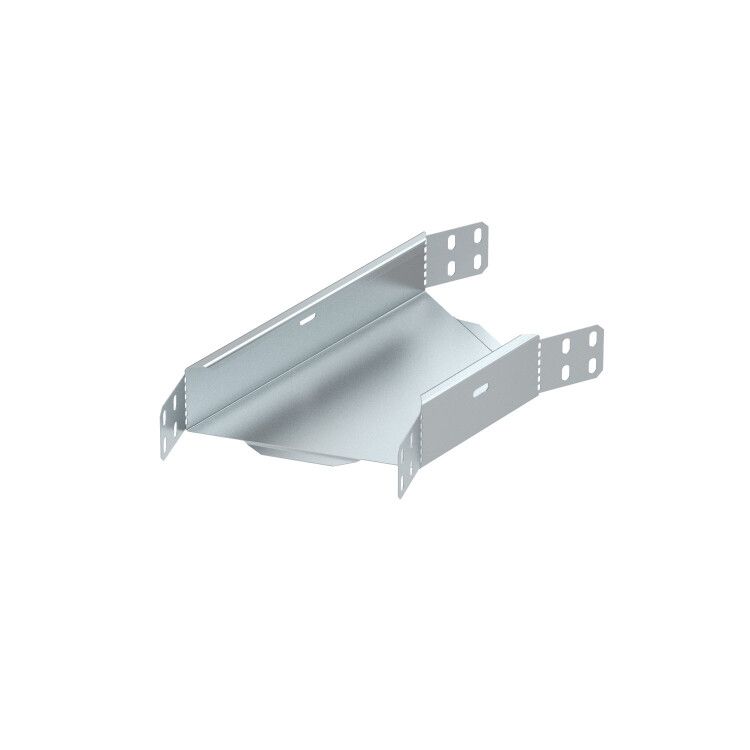

Угловая секция 45° для лотка LKS 200 мм (RBL 45 620 FS RU) | 6043684 OBO Bettermann

Угловая секция 45 градусов для лотка LKS 200 мм от OBO BETTERMANN предназначена для изменения направления кабельного пути на 45° в системах кабельных лотков LKS с высотой стенки 60 мм. Артикул rbl 45 620 fs ru обеспечивает надёжное соединение без дополнительных фитингов благодаря интегрированному соединителю.

Назначение и область применения

Угловая секция 45 градусов для лотка LKS 200 мм используется для формирования поворотов в трассах кабельных лотков при прокладке силовых и слаботочных сетей. Применяется там, где требуется плавный переход между горизонтальными участками под углом 45° - например, вокруг колонн, перегородок или оборудования. Подходит для промышленных объектов, энергообъектов, транспорта и инфраструктуры, где используются лотки серии LKS.

Технические характеристики

• Угол поворота: 45°
• Ширина лотка: 200 мм
• Высота боковой стенки: 60 мм
• Толщина материала: 0,7 мм
• Материал: сталь с цинковым покрытием
• Исполнение: с интегрированным соединителем
• Рекомендовано для использования в рамках проектного ассортимента LKS
• Обозначение типа: RBL 45 620 FS RU

Совместимость и монтаж

Угловая секция 45 градусов для лотка LKS 200 мм совместима исключительно с лотками серии LKS, имеющими высоту боковой стенки 60 мм. Интегрированный соединитель позволяет закрепить секцию без дополнительных болтов или зажимов - достаточно зафиксировать её к смежным элементам лотка через предварительно подготовленные отверстия. Монтаж выполняется вручную: выравнивают положение, плотно прижимают и затягивают крепёж на соседних прямых участках. Учитывайте, что секция несовместима с лотками других серий (например, LK, LKB, LKC) из-за различий в форме и размерах крепёжных элементов.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Имеет лицензию Росатома ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Цинковое покрытие соответствует ГОСТ 1759.0–85 (защита от коррозии)

Преимущества

• Интегрированный соединитель снижает время монтажа и уменьшает количество комплектующих
• Цинковое покрытие обеспечивает долговечность даже в условиях повышенной влажности и агрессивной среды
• Стандартная ширина 200 мм и высота 60 мм гарантируют точное соответствие существующим трассам LKS
• Подтверждённая совместимость с лицензионными проектами, включая объекты Росатома

Ограничения применения

• Не применяется для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендуется использовать с лотками другой высоты стенки (более или менее 60 мм)
• Не предназначен для нагрузок выше класса B (по EN 61537): максимальная механическая нагрузка определяется общей конструкцией системы
• Запрещается использование в средах с постоянным воздействием открытого пламени или температурой свыше +80 C

Примеры использования

• Переход кабельного лотка вокруг технологической колонны в цехе АЭС
• Формирование маршрута в распределительном щите с ограниченным пространством
• Прокладка кабелей вдоль стены с необходимостью обхода трубопровода под углом 45°
• Системы автоматизации на заводе, где требуется минимизация числа стыков

Практические советы

• Перед установкой проверьте, что все смежные прямые участки лотка имеют одинаковую ширину (200 мм) и высоту (60 мм)
• При сборке трассы используйте только оригинальные элементы LKS - сочетание с аналогами может нарушить герметичность и прочность
• Для длительной эксплуатации в агрессивных средах (например, химических цехах) дополнительно контролируйте целостность цинкового покрытия
• Артикул rbl 45 620 fs ru - единственный правильный номер для заказа этой конкретной секции; другие варианты схожего названия могут не подходить
