Угловая секция 45° 60x200 (RB 45 620 FT) | 7066228 OBO Bettermann

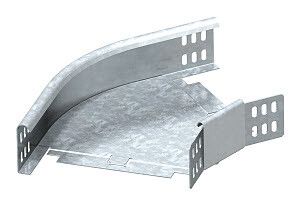

Секция угловая 45 градусов 60x200 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка, предназначенный для изменения направления трассы на 45° при сохранении высоты бортов 60 мм. Артикул RB 45 620 FT обеспечивает надежную передачу кабелей через сложные участки трассы, особенно там, где требуется компактный угол поворота.

Назначение и область применения

Секция угловая 45 градусов 60x200 мм горячий цинk используется для формирования поворотов в кабельных трассах, где установлены лотки с высотой борта 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных системах. Применяется в комплексах, требующих соблюдения норм Росатома - например, на АЭС, заводах с ядерными установками или в зонах повышенной взрывоопасности.

Технические характеристики

• Угол поворота: 45° - оптимальный для плавного перехода между участками трассы без резких перегибов
• Высота борта: 60 мм - совместима с большинством стандартных кабельных лотков этого класса
• Ширина: 200 мм - позволяет прокладывать значительное количество кабелей без переполнения
• Внутренний радиус: 50 мм - минимизирует механическую нагрузку на изгибы кабелей, предотвращает повреждение изоляции
• Толщина материала: 1 мм - достаточна для жесткости и долговечности при нагрузках
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах, включая влажные помещения и наружные установки
• Материал: сталь оцинкованная - прочная, не деформируется при монтаже и эксплуатации
• Конструктивное исполнение: жесткий изгиб - форма выштампована единым целым, без сварных швов
• Перфорация в основании: да - позволяет фиксировать секцию к крепежным профилям или несущим конструкциям болтами
• Исполнение: без соединительного разъема - монтируется непосредственно между прямыми участками лотка

Совместимость и монтаж

Секция угловая 45 градусов 60x200 мм горячий цинк совместима со всеми лотками OBO BETTERMANN серии с высотой борта 60 мм, включая модели RB 620, RB 620 F и аналогичные. Монтаж выполняется путем плотного стыкования с прямыми участками лотка - зазора не допускается. Для фиксации используются саморезы или болты через перфорацию в основании. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Не требует дополнительных крепежных деталей - является законченным элементом системы.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - разрешена к применению на государственных и стратегических объектах
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 - нормам для кабельных систем в промышленных условиях

Преимущества

• Жесткая форма без сварки - исключает риск растрескивания шва при температурных колебаниях
• Горячее цинкование - срок службы до 30 лет в агрессивной среде без обслуживания
• Перфорированное основание - ускоряет монтаж и снижает риск смещения при вибрациях
• Четко заданный внутренний радиус - безопасно для чувствительных кабелей (например, оптоволоконных или с тонкой изоляцией)
• Совместимость с сертифицированными системами OBO BETTERMANN - гарантирует целостность всей трассы

Ограничения применения

• Не применяется в системах с высотой борта отличной от 60 мм - несовместимо с лотками 40 мм, 80 мм и выше
• Не предназначен для частых демонтажей - жесткая конструкция не рассчитана на многократное разборное соединение
• Не рекомендуется для установки в местах с постоянным воздействием открытого пламени или расплавленного металла
• Не заменяет поворотные элементы с большим радиусом - для кабелей с минимальным радиусом изгиба более 50 мм следует использовать другие решения

Примеры использования

• Поворот трассы в машинном зале АЭС между двумя рядами лотков
• Обход оборудования на конвейере в пищевой промышленности
• Прохождение кабеля вокруг колонн в подземных тоннелях метрополитена
• Формирование маршрута в распределительных щитах с ограниченным пространством

Практические советы

• Проверьте перед монтажом, что все смежные участки лотка имеют одинаковую высоту борта - 60 мм
• При использовании в влажных помещениях дополнительно проверьте герметичность стыков - хотя покрытие защищено, вода может попадать в зазоры
• Используйте болты M6 или M8 для крепления через перфорацию - они обеспечивают необходимую жесткость
• Не используйте эту секцию как прямой участок - она не имеет плоского дна, поэтому не подходит для прямой протяжки
• Артикул RB 45 620 FT - единственный номер, который стоит указывать в заказе; 7066228 - внутренний код поставщика, не всегда актуален вне каталога OBO
