Угловая секция 45° 60x400 (RB 45 640 FS) | 7000383 OBO Bettermann

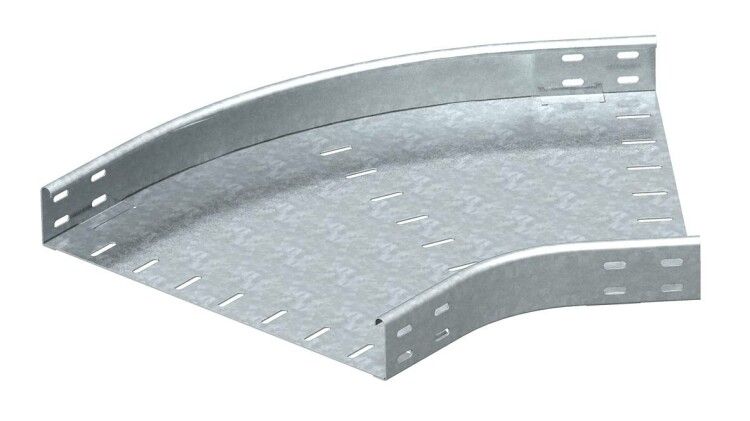

Угловая секция 45 градусов 60x400 мм от OBO BETTERMANN (арт. rb 45 640 fs, арт. 7000383) предназначена для изменения направления кабельных трасс на 45° в системах кабельных лотков с высотой стенки 60 мм. Изготовлена из оцинкованной стали с перфорацией, обеспечивает надежную сборку без дополнительных крепежных элементов.

Назначение и область применения

Угловая секция 45 градусов 60x400 мм используется для формирования поворотов в кабельных трассах между горизонтальными участками лотков одинаковой высоты - 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, энергообъектах и инфраструктурных системах. Применяется там, где требуется сохранить целостность системы кабельных путей без резких изломов.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода кабелей, снижает механическую нагрузку на жилы
• Высота: 60 мм - совместима исключительно с лотками этой же высоты
• Ширина: 400 мм - внутренняя ширина канала, определяющая вместимость кабелей
• Внутренний радиус изгиба: 150 мм - минимальный радиус, обеспечивающий безопасный изгиб кабелей без повреждений изоляции
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Материал: сталь оцинкованная - защищена от коррозии, подходит для помещений с повышенной влажностью и наружных установок
• Покрытие: цинк - соответствует требованиям ГОСТ 14918
• Перфорация: да - позволяет фиксировать секцию болтами через отверстия без дополнительных кронштейнов
• Исполнение изгиба: жесткий - форма задана заводским способом, не допускает самостоятельного изменения
• Исполнение: без соединительного элемента - требует стыковки с другими секциями лотка напрямую

Совместимость и монтаж

Угловая секция 45 градусов 60x400 мм совместима только с кабельными лотками OBO BETTERMANN серии RB и аналогичными моделями других производителей, имеющими высоту стенки 60 мм и шаг перфорации 50 мм. Монтаж выполняется путём плотного совмещения торцов лотка с угловой секцией. Крепление осуществляется через перфорацию саморезами или болтами M6/M8. Для герметичности стыков рекомендуется использовать уплотнители или термоусадочные трубки при необходимости защиты от пыли/влаги.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешено применение на объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства РФ
• Произведена по технологии OBO BETTERMANN, соответствующей DIN EN 61537

Преимущества

• Жесткая форма гарантирует точность угла без деформации при транспортировке и монтаже
• Перфорированная поверхность ускоряет крепление и исключает необходимость сверления
• Оцинкованное покрытие увеличивает срок службы до 25 лет в условиях средней агрессивности
• Не требует дополнительных комплектующих - экономит время и материалы при сборке
• Поддерживает равномерное распределение нагрузки на кабели внутри трассы

Ограничения применения

• Не применяется с лотками высотой менее или более 60 мм - возможны зазоры и потеря жесткости
• Не предназначен для вертикальных поворотов - только для горизонтальных участков
• Не заменяет соединительные муфты или переходники - не обеспечивает герметичность без дополнительных решений
• Не рекомендован для частых температурных колебаний выше +70C или ниже –40C - риск хрупкости цинкового покрытия

Примеры использования

• Обход препятствий на технологических линиях в машиностроении
• Формирование маршрутов кабелей вокруг оборудования в АЭС и тепловых электростанциях
• Прокладка кабелей в производственных корпусах с ограниченным пространством
• Системы автоматизации на пищевых и химических заводах

Практические советы

• Перед монтажом проверьте совпадение шага перфорации между секцией и основным лотком - он должен быть 50 мм
• При использовании в помещениях с высокой влажностью дополнительно герметизируйте стыки силиконовым составом
• Не используйте ударные инструменты при затяжке крепежа - можно повредить цинковое покрытие
• Длина 400 мм позволяет собирать длинные трассы без множества стыков - планируйте маршрут с учётом этого
• Артикулы 7000383 и rb 45 640 fs - это один и тот же продукт; при заказе указывайте любой из них
