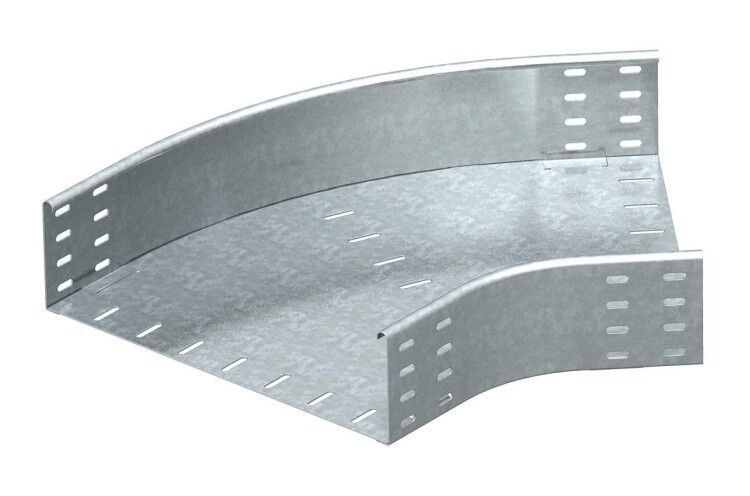

Угловая секция 45° 110x400 (RB 45 140 FS) | 7000685 OBO Bettermann

Угловая секция 45 градусов 110x400 мм от OBO BETTERMANN (арт. rb 45 140 fs, 7000685) предназначена для изменения направления кабельных трасс на 45° в системах с лотками высотой 110 мм. Изготовлена из оцинкованной стали с перфорацией, обеспечивает надёжный монтаж и совместима с основными сериями кабельных лотков OBO.

Назначение и область применения

Угловая секция 45 градусов 110x400 мм используется для формирования поворотов в кабельных трассах при укладке проводов и кабелей в системах с лотками высотой 110 мм. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, где требуется изменить траекторию кабельной сети под углом 45° без использования дополнительных фитингов. Подходит для горизонтальных участков трасс, особенно там, где важна компактность и жёсткая фиксация.

Технические характеристики

• Угол поворота: 45°
• Высота боковой стенки: 110 мм
• Ширина: 400 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: слой цинка (защита от коррозии)
• Перфорация: есть - позволяет закреплять болтами или самонарезающими винтами через отверстия
• Исполнение изгиба: жесткий - форма сохраняется без деформации при сборке
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным лоткам
• Обозначение типа: RB 45 140 FS

Совместимость и монтаж

Угловая секция 45 градусов 110x400 мм совместима с кабельными лотками OBO Bettermann серии, имеющими высоту бортов 110 мм. Для установки необходимо:

• Закрепить секцию к предыдущему и последующему лотку с помощью болтов или самонарезающих винтов через перфорацию;
• Убедиться, что внутренний радиус 150 мм соответствует минимальному допустимому радиусу изгиба используемых кабелей - не применять для кабелей с меньшим радиусом изгиба;
• Не использовать как опорную деталь - нагрузка должна передаваться исключительно через крепление к лоткам, а не на сам угол.

При монтаже важно выдерживать параллельность плоскостей лотков - искривление может вызвать затруднения при протяжке кабеля.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности России - зарегистрировано в Реестре промышленной продукции РФ №1367/9/2023
• Имеет лицензию Росатома ЦО-12-101-13253 от 12.04.2023 - допущено к использованию на объектах атомной энергетики
• Оцинкованное покрытие соответствует ГОСТ 14918 - защищает от коррозии в условиях повышенной влажности

Преимущества

• Жесткий изгиб гарантирует точное соблюдение заданного угла без проседания после монтажа
• Перфорированная поверхность ускоряет крепление и снижает время установки
• Оцинкованная сталь увеличивает срок службы в агрессивных средах
• Совместимость с продукцией OBO Bettermann обеспечивает единый стандарт системы
• Подтверждённая безопасность для ядерных объектов расширяет зону применения

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не заменяет переходники между лотками разной высоты - работает только с 110-миллиметровыми лотками
• Толщина металла 1 мм делает её менее подходящей для мест с механическими воздействиями (удары, давление)
• Отсутствие встроенного соединительного элемента требует наличия крепёжа и инструментов на месте монтажа

Примеры использования

• Прокладка кабелей в производственных цехах - поворот вокруг оборудования
• Энергетические подстанции - организация маршрута кабелей в ограниченном пространстве
• Атомные станции - согласованная система кабельных трасс с учётом норм Росатома
• Центры обработки данных - элегантное решение для перехода между рядами стоек

Практические советы

• Проверьте посадочную ширину лотка - она должна точно соответствовать 400 мм; отклонение более +-2 мм может нарушить герметичность и прочность соединения
• При протяжке кабелей используйте смазку - жёсткий изгиб с радиусом 150 мм создаёт большее трение, чем плавный поворот
• Для долговечности рекомендуются антикоррозийные спрей-составы на стыках, даже при наличии цинка
• Не комбинируйте эту секцию с другими брендами без проверки геометрии - различия в профилях могут вызывать люфт и риск повреждения кабелей
• Храните в сухом помещении - хотя материал оцинкован, длительный контакт с влагой может привести к белому налёту, который влияет на внешний вид, но не на функциональность
