Угловая секция 45° 110x500 (RB 45 150 FT) | 7068506 OBO Bettermann

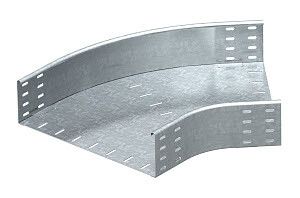

Секция угловая 45 градусов 110x500 мм горячий цинк от OBO BETTERMANN (арт. rb 45 150 ft, арт. 7068506) предназначена для изменения направления кабельных трасс на 45° в системах кабельных лотков с высотой стенки 110 мм. Изготовлена из оцинкованной стали с покрытием методом горячего цинкования - обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Секция угловая 45 градусов 110x500 мм горячий цинk используется для формирования поворотов в кабельных трассах, где требуется изменить направление прокладки кабелей на угол 45°. Подходит для систем с кабельными лотками высотой 110 мм - например, в промышленных объектах, энергообъектах, транспорте и инфраструктуре. Применяется там, где важна надежность и устойчивость к коррозии: на открытых площадках, в помещениях с повышенной влажностью, в зонах с химическими воздействиями.

Технические характеристики

• Угол поворота: 45°
• Высота боковой стенки: 110 мм
• Ширина: 500 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк
• Исполнение изгиба: жесткий (не подлежит последующей регулировке)
• Перфорация в основании: да - позволяет фиксировать секцию кронштейнами или крепить к поверхности болтами через отверстия
• Исполнение: без соединительного элемента - требует установки совместимых крепежных деталей (например, болтов и гаек) для стыковки с другими участками лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Секция угловая 45 градусов 110x500 мм горячий цинк совместима с кабельными лотками OBO BETTERMANN серии RB с высотой стенки 110 мм. Для сборки системы необходимо использовать стандартный крепеж: болты M8/M10, гайки и шайбы, соответствующие перфорированному основанию. Монтаж выполняется на опорные конструкции или кронштейны. Учитывайте внутренний радиус 150 мм - он задает минимальный радиус изгиба трассы, что влияет на допустимый радиус прокладки кабелей. Соединение с прямыми участками осуществляется без дополнительных переходников - достаточно выровнять кромки и зафиксировать болтами.

Безопасность и стандарты

Секция сертифицирована в соответствии с требованиями промышленной безопасности России (реестр №1367\9\2023) и имеет лицензию Росатома, что подтверждает её соответствие нормам для использования на объектах атомной энергетики. Покрытие горячим цинком обеспечивает электроизоляционную безопасность и снижает риск коррозионного разрушения, что важно для длительной эксплуатации в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 30 лет в агрессивных средах
• Жесткая форма сохраняет точность геометрии при нагрузках - не деформируется под весом кабелей
• Перфорация в основании упрощает крепление и позволяет использовать универсальные крепежные решения
• Совместимость с широким спектром комплектующих OBO BETTERMANN - легко расширять и модифицировать трассу
• Поддержка на объектах с особым режимом эксплуатации - включая ядерные и химические производства

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов 45°
• Не подходит для кабельных лотков с высотой стенки менее или более 110 мм - возможны щели и потеря герметичности
• Жесткий изгиб исключает возможность механической коррекции угла после изготовления
• Требует обязательного крепления - самонесущей конструкцией не является
• Не рекомендован для частого демонтажа - многократные разборки могут повредить резьбу в перфорированных отверстиях

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Обход препятствий на технологических трубопроводах в нефтегазовой отрасли
• Формирование маршрута кабеля вокруг оборудования на АЭС
• Монтаж слаботочных сетей в подземных тоннелях метрополитена
• Системы управления на железнодорожных станциях с высокой влажностью

Практические советы

• При проектировании трассы учтите внутренний радиус 150 мм - он определяет минимальный радиус изгиба для кабелей. Кабели с малым радиусом изгиба должны иметь соответствующую маркировку (например, “R=150”)
• Для защиты от попадания воды используйте герметичные крышки и заглушки на концах лотка - эта секция не имеет собственной герметизации
• Закручивайте крепеж равномерно - перекосы могут вызвать деформацию формы и затруднить дальнейший монтаж
• Проверьте совпадение перфораций перед сборкой - отверстия должны точно совмещаться с соседними элементами
• Храните в сухом месте - хотя материал устойчив к коррозии, длительное воздействие влаги может повлиять на качество резьбы в отверстиях
