Угловая секция 45° 85x500 (RB 45 850 FT) | 7067496 OBO Bettermann

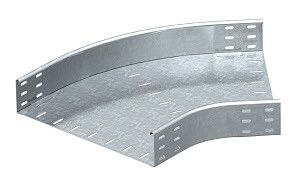

Секция угловая 45 градусов 85x500 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 85 мм. Артикул rb 45 850 ft обеспечивает надежную передачу кабелей через сложные маршруты, сохраняя целостность защиты за счет оцинкованной стали и жесткого изгиба.

Назначение и область применения

Секция угловая 45 градусов 85x500 мм горячий цинk предназначена для изменения направления кабельных трасс в системах распределения проводов и кабелей. Применяется там, где требуется плавный переход между участками лотка под углом 45° - например, при обходе колонн, перегородок или при изменении уровня трассы. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм, включая модели от OBO BETTERMANN и других производителей с аналогичными габаритами.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке
• Высота: 85 мм - точно соответствует стандартным лоткам этого класса
• Ширина: 500 мм - позволяет прокладывать до 50–70 кабелей среднего сечения (зависит от типа и диаметра)
• Материал: сталь оцинкованная толщиной 1 мм - прочная, устойчивая к деформации
• Покрытие: горячий цинк - долговечная антикоррозийная защита, особенно важна во влажных и агрессивных средах
• Внутренний радиус: 150 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции
• Исполнение изгиба: жесткий - одноразовая формовка без сварки, сохраняет точность формы
• Перфорация в основании: да - позволяет фиксировать секцию болтами или заклепками к поверхности
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка

Совместимость и монтаж

Секция угловая 45 градусов 85x500 мм горячий цинк совместима с любыми кабельными лотками высотой 85 мм, имеющими одинаковый профиль и шаг перфорации. Для монтажа необходимо:

• Закрепить секцию к основе с помощью самонарезающих или обычных болтов через перфорацию в основании
• Соединить с предыдущим и последующим лотком с помощью стандартных зажимов, шпилек или болтовых соединений (не входят в комплект)
• Не допускать перекосов - внутренний радиус 150 мм требует равномерного выравнивания всей трассы
• Проверить соответствие внешних габаритов лотков перед установкой - даже небольшое расхождение может вызвать щели и потерю герметичности

Безопасность и стандарты

• Произведено в соответствии с требованиями немецких и европейских норм для кабельных систем
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение в объектах атомной энергетики
• Внесено в Реестр промышленной продукции РФ (№ 1367/9/2023) - подтверждает соответствие требованиям законодательства России

Преимущества

• Горячее цинкование обеспечивает срок службы более 25 лет даже в условиях повышенной влажности
• Жесткий изгиб исключает риск деформации при транспортировке и монтаже
• Перфорированное основание упрощает крепление к полу, потолку или стене без дополнительных деталей
• Совместимость с широким спектром лотков снижает необходимость замены всей системы при модернизации

Ограничения применения

• Не предназначен для использования в качестве вертикального перехода - только для горизонтальных или наклонных трасс
• Не рекомендуется применять в местах с частыми ударными нагрузками - материал толщиной 1 мм не рассчитан на механические воздействия выше нормы
• Отсутствие встроенного соединительного элемента требует дополнительных расходных материалов (болты, зажимы)
• Не подходит для лотков с высотой стенки менее или более 85 мм - возможны зазоры и потеря защиты

Примеры использования

• Обход колонн в серверных помещениях и распределительных пунктах
• Смена направления трассы в промышленных цехах с плотной аппаратурой
• Подключение кабельных лотков к оборудованию под углом - например, к станкам, конвейерам, панелям управления
• Монтаж в подземных каналах, тоннелях и на открытых площадках с высокой влажностью

Практические советы

• Перед монтажом проверьте, что все соседние лотки имеют ту же высоту (85 мм) и тип перфорации - это предотвратит щели и проседание
• Используйте антивибрационные прокладки при креплении к металлическим поверхностям - это продлит срок службы и снизит уровень шума
• При прокладке силовых кабелей большого сечения убедитесь, что суммарный диаметр кабелей не превышает 60% объема лотка внутри радиуса 150 мм
• Артикул rb 45 850 ft можно заказывать в комплекте с прямыми секциями и другими углами - так проще планировать всю трассу
• Храните в сухом месте - хотя покрытие устойчиво к коррозии, длительный контакт с водой может повредить края после резки
